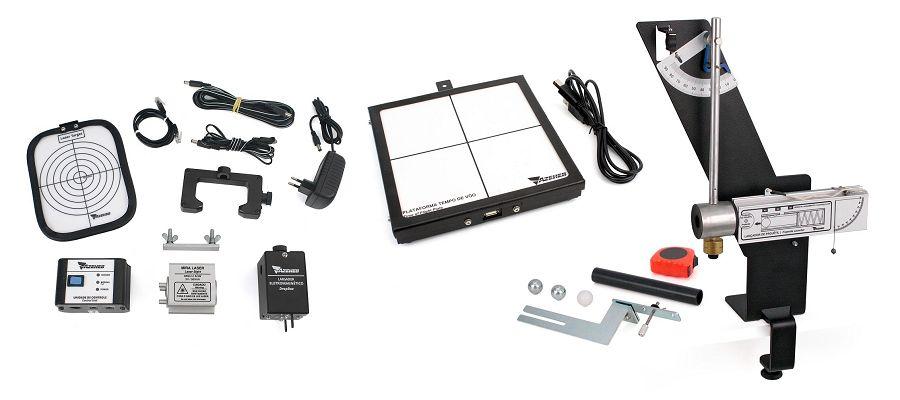

Aparatos para experimentos de mecánica de lanzamiento de proyectiles

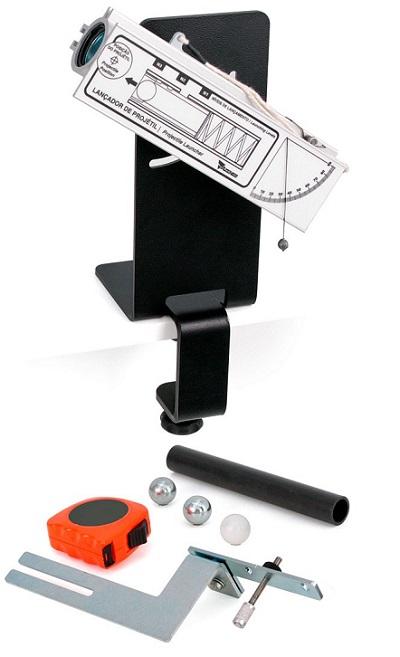

Lanzador de proyectiles Azeheb 62001027

Dispositivo para el estudio de lanzamiento (horizontal y oblicua). El cañón tiene 3 etapas de compresión de resorte que permite la liberación de hasta 5 metros de distancia con gran precisión con ajuste de ángulo de 0 ° a 90. El conjunto incluye además un adaptador para la realización de los experimentos de colisión entre esferas.

DESCRIPCION:

Composición:

• 01 soporte metálico para la fijación del cañón con 5 mm de espesor, montaje tipo “C” con la perilla M8
• 01 cañón de perfil de aluminio extruido con acabado anodizado con 20 cm de largo
• Cuenta con guía lateral para la inserción de elementos de fijación y de panel plano con escala angular de 0º a 90º
• Un resorte de metal cubierta con émbolo móvil con 3 etapas de compresión y el gatillo
• Émbolo móvil con alojamiento de proyectiles, posición angular ajustable de 0 ° a 90 °
• 01 guía de fijación de cañón
• 02 arandelas de acero inoxidable
• 02 tuerca de mariposa
• 02 proyectiles esféricos de acero con Ø25mm
• 01 proyectil esférico de nylon con Ø25mm
• 01 Soporte de metal para estudiar los choques
• 01 Soporte de apoyo para estudiar los choques
• 01 cinta de medida 5m
• 01 bastón de nylon para la compresión del cañón

Estudios:

• Lanzamiento de Proyectiles (horizontales y oblicuos).
• Choques

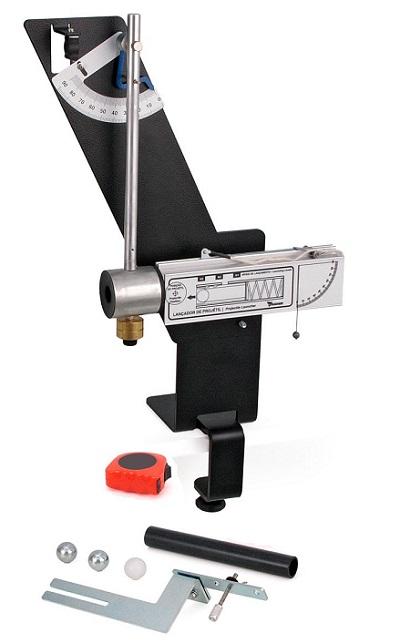

Lanzador de proyectiles de péndulo balístico Azeheb 62001028

Dispositivo para el estudio de lanzamiento (horizontal y oblicua). El cañón tiene 3 etapas de compresión de resorte que permite la liberación de hasta 5 metros de distancia con gran precisión con ajuste de ángulo de 0 ° a 90. El conjunto incluye además un adaptador para la realización de los experimentos de colisión entre esferas y péndulo balístico.

DESCRIPCION:

Composición:

• 01 soporte de metal con espesor de 5 mm con pinza de montaje tipo “C” con mango. Tiene orificios y ranuras para la fijación y el ajuste del cañón. Altura de 420mm. Sistema de péndulo balístico con escala angular de 0º a 90º con puntero indicador del ángulo. Péndulo balístico con varilla y cavidad de acoplamiento de caucho en la ventana de extracción y el soporte para la fijación de las masas.
• 01 cañón de perfil de aluminio extruido con acabado anodizado con 20 cm de largo
• Cuenta con guía lateral para la inserción de elementos de fijación y de panel plano con escala angular de 0º a 90º
• Un resorte de metal cubierta con émbolo móvil con 3 etapas de compresión y el gatillo
• Émbolo móvil con alojamiento de proyectiles, posición angular ajustable de 0 ° a 90 °
• 01 guía de fijación de cañón
• 02 arandelas de acero inoxidable
• 02 tuerca de mariposa
• 02 proyectiles esféricos de acero con Ø25mm
• 01 proyectil esférico de nylon con Ø25mm
• 01 Soporte de metal para estudiar los choques
• 01 Soporte de apoyo para estudiar los choques
• 01 cinta de medida 5m
• 01 bastón de nylon para la compresión del cañón

Estudios:

• Lanzamiento de Proyectiles (horizontales y oblicuos).
• Choques

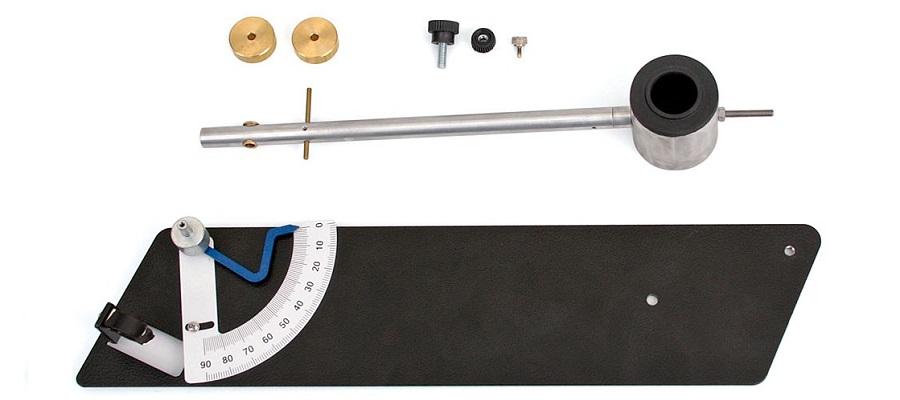

Accesorios para péndulo balístico Azeheb 62001231

Conjunto de accesorios para péndulo balístico para uso con el lanzador de proyectiles.

DESCRIPCION:

Composición:

• 01 torre para fijación del péndulo balístico fabricada en acero con pintura electrostática con transferencia de ángulo y flecha indicadora
• 01 péndulo balístico con alojamiento para bola y perno roscado para fijación de masas
• 02 masas aforadas de 50 g con agujero central de Ø5mm
• 01 palanca de cabeza de plástico M6x16
• 01 manilla de metal M3x7
• 01 Botón de plástico M5

Estudios:

• Péndulo Balístico

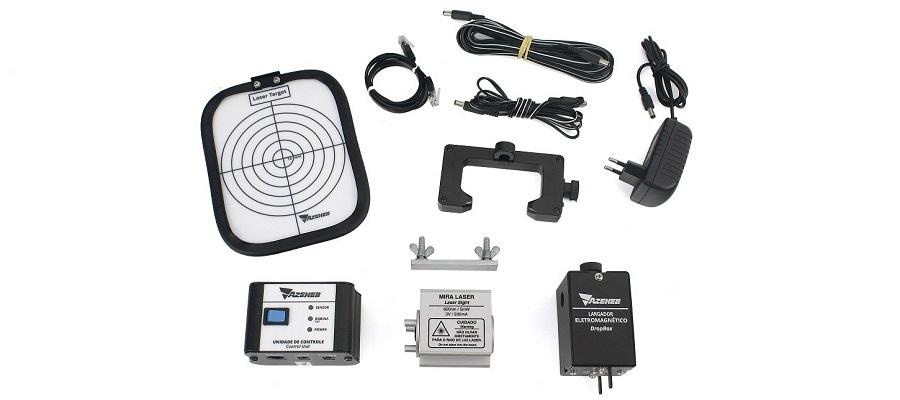

Conjunto de accesorios "Acierte el Blanco" Azeheb 62001161

Conjunto de accesorios para el experimento "Acierte el blanco" utilizando el lanzador de proyectiles para demostrar la independencia del movimiento x e y.

En este experimento objetivo es liberado tan pronto como la bola sale de la boca del cañón y la colisión de la bola con el blanco ocurre en pleno aire.

DESCRIPCION:

Composición:

• 01 unidad de control
• 01 fuente de alimentación 12V / 2A
• 01 electroimán para lanzamiento
• 01 cable para conexión del electroimán con la unidad de control
• 01 blanco con protección de goma
• 01 mira láser
• 01 sistema de fijación para láser
• 01 cable para conexión láser
• 01 sensor fotoeléctrico PGS-D10
• 01 cable para sensor fotoeléctrico

Experimentos:

• Ajuste el blanco

Elementos necesarios (se venden por separado):

• 62001027 Lanzador de proyectiles

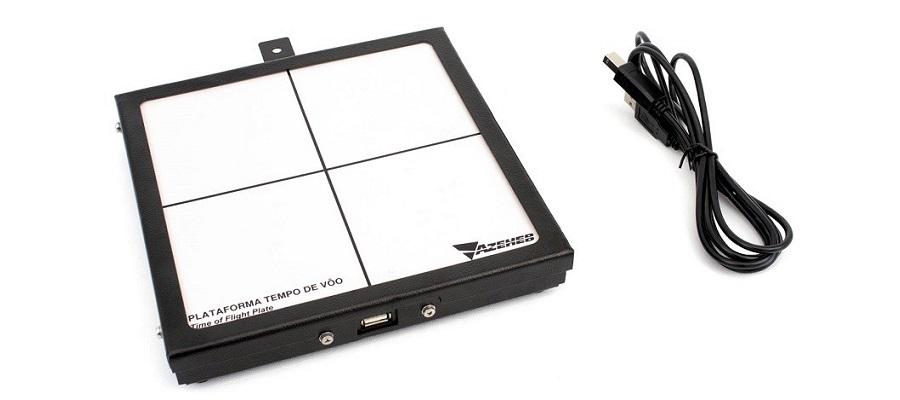

Sensor tiempo de vuelo Azeheb AZB-434

Sensor electrónico para la realización de experimentos de lanzamiento horizontales y caída libre para medir el tiempo de vuelo de una pelota utilizando los cronómetros Azeheb.

Seleccione el modelo de su cronómetro.

CRONÔMETRO:

DESCRIPCION:

La plataforma ha sistema para el uso de montaje tanto vertical como horizontalmente, lo que permite la recogida de tiempo de vuelo en diferentes posiciones, dando una mayor versatilidad en la ejecución de los experimentos.

Descripción técnica:

• Fabricado en acero con zapatos de goma y panel de plástico para el choque bola.
• Sistema Electrónico para la medición del tiempo de vuelo
• Cable de conexión de 5 m de longitud
• zona de colisión 170x170mm
• Dimensiones 195x195x30mm

Observaciones:

• No se debe utilizar con bolas de metal de más de 20 mm.
• No se suba a la plataforma.

Sensor para medición del tiempo de vuelo AZB-20 Azeheb 62001213

Sensor electrónico para la realización de experimentos de lanzamiento horizontales y caída libre para medir el tiempo de vuelo de una pelota utilizando los cronómetros Azeheb.

DESCRIPCION:

La plataforma ha sistema para el uso de montaje tanto vertical como horizontalmente, lo que permite la recogida de tiempo de vuelo en diferentes posiciones, dando una mayor versatilidad en la ejecución de los experimentos.

Descripción técnica:

• Fabricado en acero con zapatos de goma y panel de plástico para el choque bola.
• Sistema Electrónico para la medición del tiempo de vuelo
• Cable de conexión de 5 m de longitud
• zona de colisión 170x170mm
• Dimensiones 195x195x30mm

Observaciones:

• No se debe utilizar con bolas de metal de más de 20 mm.
• No se suba a la plataforma.

Cronómetro digital AZB-30 USB Azeheb AZB-425

El temporizador digital para medir intervalos de tiempo utilizando sensores fotoeléctricos. Se permite el uso de hasta 5 sensores. También tiene el control a una bobina, precisión 1μS y software para la adquisición de datos.

Haga clic aquí y descargue el software para la adquisición de datos.

DESCRIPCION:

Especificación técnica:

• Display LDC 2 × 16 con luz de fondo
• Resolución (0,000001s 1us)
• 2 entradas / salidas digitales para la conexión de hasta 2 sensores fotoeléctricos
• Conexión de salida polarizada para bobina con 8,5V / 1.5A
• Memoria para el almacenamiento de las mediciones de cada función
• El botón de encendido / apagado
• Botón para la retención momentánea y el tiro de la bobina
• Protección contra cortocircuitos
• Fuente de alimentación DC 12V/2A
• El panel de policarbonato con el protector de pantalla LCD y botones
• Sistema de detección y de los sensores
• Conexión USB y software para la adquisición de datos.
• Tres funciones:
• F1 [medición del intervalo de tiempo entre los sensores y la bobina]
• F2 [medición del tiempo de interrupción de los sensores]
• F3 [medición del tiempo del número de interrupciones en el sensor]

Software para la adquisición de datos AZB-30 USB

Requisitos mínimos:

• Windows 7, Windows 8.1, Windows 10, 32 o 64 bits
• Procesador de 500 MHz o mayor (Windows 10 necesita un procesador de 1 GHz)
• Mínimo 512 MB de memoria RAM (Windows 10 necesita un mínimo de 1 GB a 32 bits y 2 GB a 64 bits)
• Espacio para la instalación de 10 MB
• Puerto USB

Photogate timer lite Azeheb AZB-551

Versión compacta del cronómetro AZB-30.

Especialmente desarrollado para quien está en busca de una excelente relación costo-beneficio.

Con este cronómetro es posible realizar los principales experimentos que necesitan de medición de tiempo utilizando photogates.

Se debe especificar el número de sensores requeridos.

DESCRIPCIÓN:

Especificación técnica:

• Montado en gabinete metálico con dimensiones de (CxLxA) 115x61x35
• pantalla de 7 segmentos
• Precisión de 0,0001s
• Alimentación DC 12V / 2A
• Entrada para dos sensores
• Salida para bobina
• Control de tensión de salida para bobina
• 5 funciones
• 3 leds de control siendo 2 para indicación del funcionamiento de los sensores y 1 para indicación de la medición
• 2 teclas multifunción

Descripción de las funciones:

• [F1] Medición del tiempo entre la bobina y el prineiro y el segundo sensor (función utilizada en los experimentos de MRUV)
• [F2] Medición del tiempo entre dos sensores (función utilizada en los experimentos de MRU)
• [F3] Medición del tiempo de interrupción de dos sensores (función utilizada en los experimentos de colisiones)
• [F4] Medición del tiempo hasta pulsos en un sensor
• [F5] Medición del tiempo del período de oscilación de un péndulo

Composición (sin sensores):

• 01 Cronómetro Photogate Timer LITE
• 01 Fuente de alimentación DC 12V / 2A
• 01 Cable para bobina

Composición (con 2 sensores):

• 01 Cronómetro Photogate Timer LITE
• 01 Fuente de alimentación DC 12V / 2A
• 01 Cable para bobina
• 02 Sensores photogate PGS-D10

Sensor fotoeléctrico PGS-D10 Azeheb 04002037

Sensor fotoeléctrico para su uso con temporizador digital Modelo AZB-30 USB.

DESCRIPCION:

• Montado en caja de plástico
• Portal con 43mm de apertura
• LED para puerta bloqueada
• Cable de conexión con 1,5 m de largo
• Portal con 43mm de apertura
• Varilla de montaje
• Tornillo de metal
• Mango con cabeza de plástico

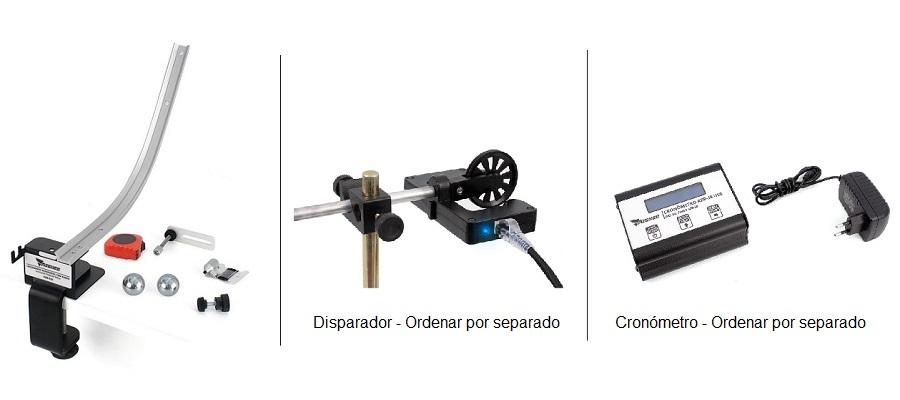

Rampa para Lanzamientos Horizontales (Basic) Azeheb 62001257

En este equipo podemos estudiar los lanzamientos horizontales realizados a partir de una rampa. El experimento se realiza soltando una esfera de una altura definida para la observación del lanzamiento. El lanzamiento se puede realizar con diferentes velocidades de lanzamiento. Además del estudio de lanzamientos horizontales, podemos estudiar colisiones frontales y oblicuas entre esferas.

DESCRIPCIÓN

Composición:

• 02 bolas de acero Ø25mm
• 01 rampa de aluminio montada en soporte metálico con pestañas y aberturas para fijación de sensor y de soporte para choque de bolas y apertura para fijación de grapa tipo "C"
• 01 soporte metálico para choque de bolas
• 02 huso con fijación para plomada
• 02 tuerca plástica m5
• 01 tuerca metálica m5
• 01 manija m5x15
• 01 pluma magnética
• 01 grapa tipo "C"
• 01 trena

Estudios:

• Lanzamiento horizontal con proyectil.
• Relación entre Alcance y Altura del Lanzamiento.
• Velocidad del Lanzamiento conociendo el Alcance.
• Conservación de la energía mecánica y la velocidad del lanzamiento.
• Conservación de la Cantidad de Movimiento en Choque Frontal.

Accesorios Recomendados:

• 01 Unid. 62001258 Disparador Electromagnético
• 01 Unid. 04002037 Sensor Photogate PGS-D10
• 01 Unid. 62001226 Cronómetro Digital AZB-30
• 01 Unid. 62001255 Cronómetro Photogate Timer Lite
• 01 Unid. 04002036 Sensor de Tiempo de Vuelo TFS-D10

Conjunto de mecánica con disparador electromagnético Azeheb 62001141

Conjunto versátil y completo destinado para la realización de experimentos sobre la mecánica.

DESCRIPCIÓN:

Sistema de almacenamiento

Especialmente diseñado para facilitar la organización, el transporte y el almacenamiento de las piezas que componen el conjunto. El sistema está compuesto externamente de una forma de caja hecho en de corrugado. Internamente, el sistema tiene una cuna de plástico de alta resistencia con cavidades en forma de piezas para un ajuste perfecto y almacenamiento.

Composición:

• 01 panel de metal con 330x210x35mm (medidas aproximadas) para el estudio de lanzamientos horizontales con rampa. Panel con marcas de altura hechas directamente sobre la pieza, fijación accesorios tales como poleas y simple doble, accesorio a la ley de Hooke, regla, dinamómetros y etc.
• Riel de aluminio teniendo bordes revestido con caucho
• Sistema para el estudio de las colisiones entre las bolas, con ajuste en ejes XYZ
• Plomada
• 01 varilla de acero bicromatizada Ø12,7x400mm con rosca exterior M6x10
• 01 varilla de acero bicromatizada Ø12,7x400mm con rosca interior M6x10
• 01 varilla de acero bicromatizada Ø12,7x250mm
• 01 trípode de acero para la fijación de las varillas Ø12,7mm
• 01 vaso de plástico 250ml
• 01 doble cilindro de Arquímedes
• 02 dinamómetro de plástico transparente 2,5 N / 250g y precisión de 0,05 N / 5g
• 02 bolas de acero Ø25mm
• 01 bola de nylon Ø25mm
• 01 temporizador digital manual
• 01 cintas métricas 3m
• 01 accesorios para la asociación de muelles con 3 muelles helicoidales k~10N/m
• 01 polea simple fijo con el pasador y el tornillo de fijación del panel
• 01 polea doble fija con pasador y el tornillo de fijación del panel
• 01 polea móvil doble con una polea Ø50mm y una polea Ø40mm
• 03 poleas móviles simples Ø50mm
• 02 sistemas de fijación y nivelación de dinamómetros
• 01 carrete de hilo
• 08 masas de 50g con el sistema de acoplamiento rápido
• 01 regla 0 a 40 cm, con la división en milímetros y hoyos para los experimentos de momento estático
• 01 conjunto de placas de metal para estudio del centro de gravedad
• 01 fuente de alimentación DC 12V / 2A
• 01 interruptor montado en gabinete metálico con bornes de conexión
• 01 cable de conexión banana apilable negro 100cm
• 01 cable de conexión banana apilable rojo 100cm
• 01 electroimán con fijador de metal, perilla e tuerca de plástico
• 01 soporte para electroimán

Estudios:

• Estudio de las poleas
• Conservación de la energía mecánica
• Colisiones
• Lanzamiento Horizontal
• Oscilación de un sistema de resorte x masa
• La fuerza de recuperación de un resorte
• Dinámica de Partículas, cuerpo rígido, dinámicas de cuerpos rígidos, momento estático
• Constante elástica de un resorte, la ley de Hooke
• Empuje
• Péndulo Simple
• MHS resorte x masa
• Intercambios de energía
• Centro de gravedad

VIDEO

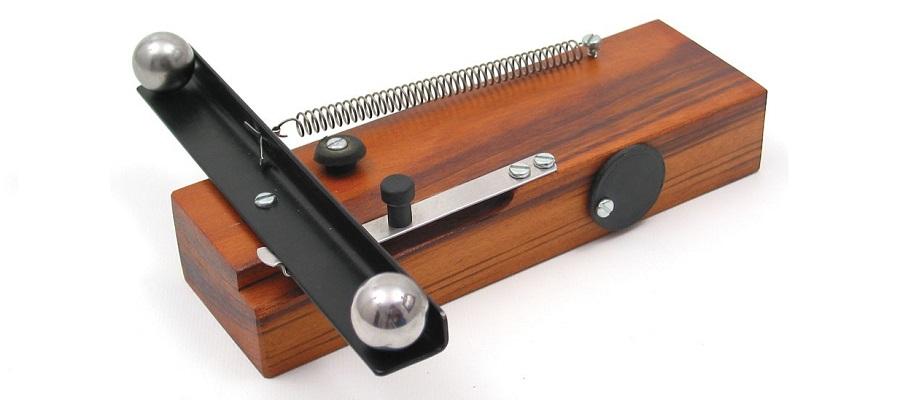

Demostrador de la aceleración vertical Azeheb 62001054

En este aparato una bola cae en caída libre mientras que el otro es lanzado horizontalmente. Las dos bolas alcanzan el suelo al mismo tiempo, que demuestra que la aceleración vertical es independiente de la velocidad horizontal.

DESCRIPCION:

Composición:

• 02 esferas de metal de Ø15mm
• 01 lanzador con orificio para almacenar las esferas

Estudios:

• Lanzamientos horizontales
• Caída libre

Disparador electromagnético Azeheb 62001258

Conjunto de accesorios para uso del amplificador electromagnético en los experimentos de lanzamientos horizontales.

DESCRIPCION:

Composición:

• 01 cable de conexión roja 1m
• 01 cable de conexión negro 1m
• 01 electroimán con bornes
• 01 fuente conmutada 12V / 2A
• 01 tuerca plástica M5
• 01 tornillo con cabeza plástica m5x15
• 01 llave de encendido / apagado

Los productos que pueden utilizar estos sistemas son:

• 62001257 Rampa de lanzamientos horizontales Modelo AZB-533

Interruptor encendido / apagado Azeheb 62002169

Interruptor encendido / apagado montado en caja metálica con dos terminales de conexión y entrada para fuente de alimentación con conector P4.

Se utiliza para apagar y encender la fuente de alimentación y también puede funcionar como un interruptor on / off en circuitos eléctricos o para activar o apagar otros dispositivos.

DESCRIPCIÓN:

Características técnicas:

• El funcionamiento sólo en DC
• Tensión máxima (DC): 12V
• Máxima corriente continua (CC): 2A
• Tamaño (LxWxH) 95x30x22mm
