Aparatos para experimentos de mecánica de rotación

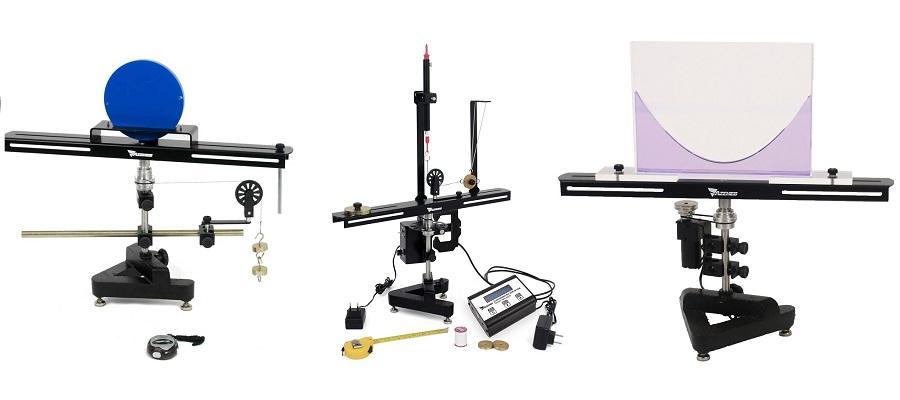

Conjunto completo para el estudio de movimientos rotacionales Azeheb 62001230

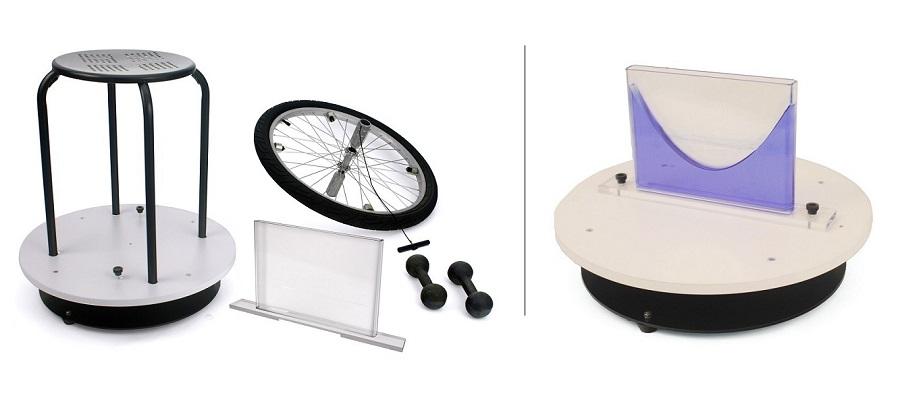

Conjunto completo para estudio de movimientos rotacionales. El más versátil y completo equipamiento del mercado. Su funcionamiento se basa en una paleta rotacional con control de velocidad variable. En ella colocamos para girar un cuerpo suspendido ligado a un dinamómetro que indica la fuerza a la que está sometido el cuerpo. Además de los experimentos para determinación de la fuerza centrípeta podemos realizar los experimentos de movimiento circulares (uniforme y variable).

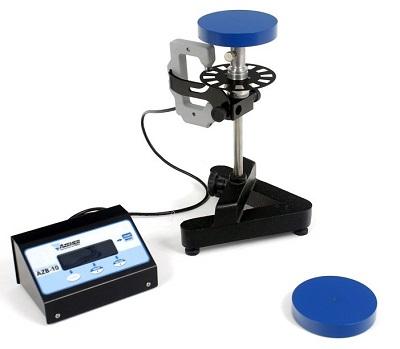

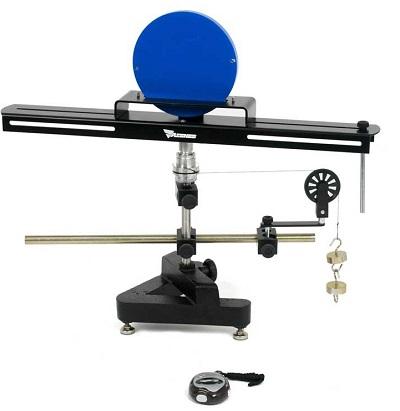

Además, cuenta con el conjunto de accesorios para determinar el momento de la inercia de cuerpos sólidos, así como la demostración de la conservación del momento angular y la cuba de acrílico para experimentos rotacionales en líquidos. Este equipo también posee el cronómetro AZB-30 USB para medición de tiempo a través de disco rayado dejando así los experimentos más atractivos y modernos.

Para facilitar el almacenamiento y la conservación del equipo se suministra con un embalaje con cuna de plástico termoformado con el formato de las piezas.

DESCRIPCION:

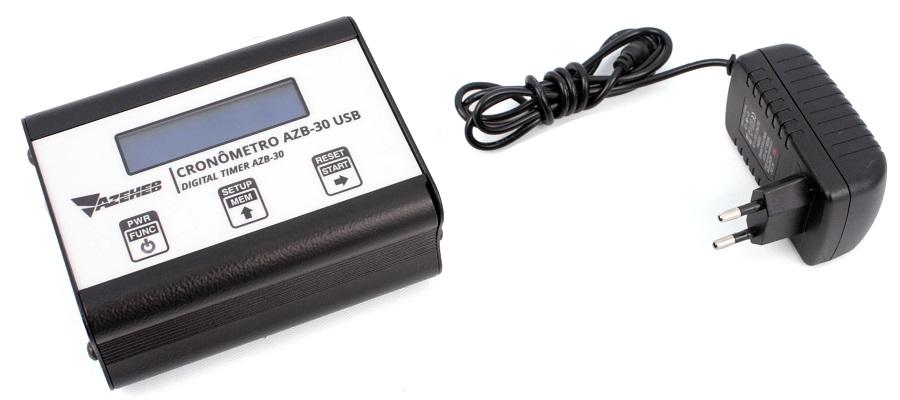

Cronómetro AZB-30 USB

• Display LDC 2 × 16 con luz de fondo
• Resolución (0,000001s 1us)
• 2 entradas / salidas digitales para la conexión de hasta 2 sensores fotoeléctricos
• Conexión de salida polarizada para bobina con 8,5V / 1.5A
• Memoria para el almacenamiento de las mediciones de cada función
• El botón de encendido / apagado
• Botón para la retención momentánea y el tiro de la bobina
• Protección contra cortocircuitos
• Fuente de alimentación DC 12V/2A
• El panel de policarbonato con el protector de pantalla LCD y botones
• Sistema de detección y de los sensores
• Conexión USB y software para la adquisición de datos.
• Tres funciones:
• F1 [medición del intervalo de tiempo entre los sensores y la bobina]
• F2 [medición del tiempo de interrupción de los sensores]
• F3 [medición del tiempo del número de interrupciones en el sensor]

Software para la adquisición de datos AZB-30 USB

Requisitos mínimos:

• Windows 7, Windows 8.1, Windows 10, 32 o 64 bits
• Procesador de 500 MHz o mayor (Windows 10 necesita un procesador de 1 GHz)
• Mínimo 512 MB de memoria RAM (Windows 10 necesita un mínimo de 1 GB a 32 bits y 2 GB a 64 bits)
• Espacio para la instalación de 10 MB
• Puerto USB

Sistema de almacenamiento:

Especialmente diseñado para facilitar la organización, el transporte y el almacenamiento de las piezas que componen el conjunto. El sistema está compuesto externamente de una forma de caja hecho en de corrugado. Internamente, el sistema tiene una cuna de plástico de alta resistencia con cavidades en forma de piezas para un ajuste perfecto y almacenamiento.

Composición:

• 01 Cronómetro Digital AZB-30 USB

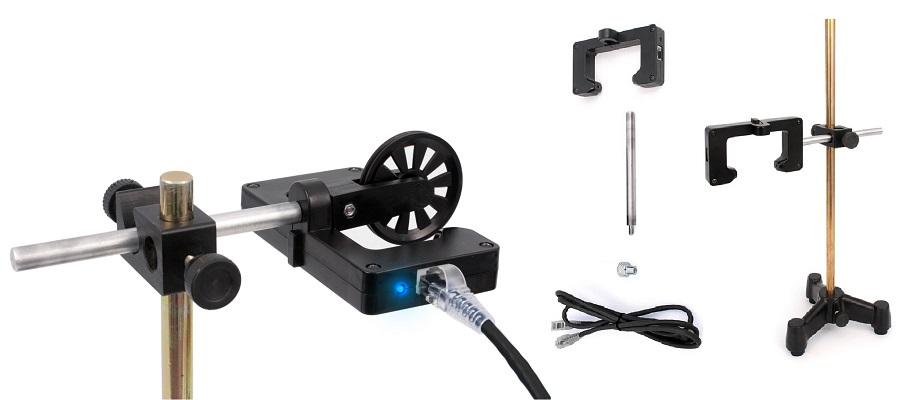

• 01 Sensor Fotoeléctrico, montado en marco plástico resistente, con apertura entre los brazos de 50mm y cable de conexión a 1,5m
• 01 cinta métrica de 2m
• 01 cordel
• 01 trípode de 3kg con patas niveladoras
• 01 varilla de acero Ø12,7x400mm
• 03 fijador de metal para varillas
• 01 correa de caucho
• 01 fuente de alimentación
• 09 arandelas
• 07 botones de ajuste m5x15
• 06 botones de ajuste m5x20
• 01 botone de ajuste m5x30
• 09 botone de ajuste M5
• 02 botone de ajuste m5x12
• 01 dinamómetro de 2N con precisión de 0,02N
• 02 masa aforada 50g con gancho
• 01 cronómetro manual con precisión de 0,01s
• 01 plataforma giratoria de 50cm con soporte para fijación
• 01 cuerpo de prueba de 100g con tres ganchos
• 01 sistema rotacional con motor de 12V con reductor de velocidad, poleas
varilla inoxidable con polea y contador electrónico de rotaciones
• 01 roldana con radios con 2 micro rodamientos
• 01 varilla de 17cm con tres poleas y dos rodamientos blindados
• 01 torre para fijar el dinamómetro
• 01 torre para colgar el cuerpo de prueba
• 01 disco de metal 12 con aperturas
• 02 cuerpos de prueba con 100g
• 01 fijador para sensor fotoeléctrico
• 01 varilla para marcar el tiempo

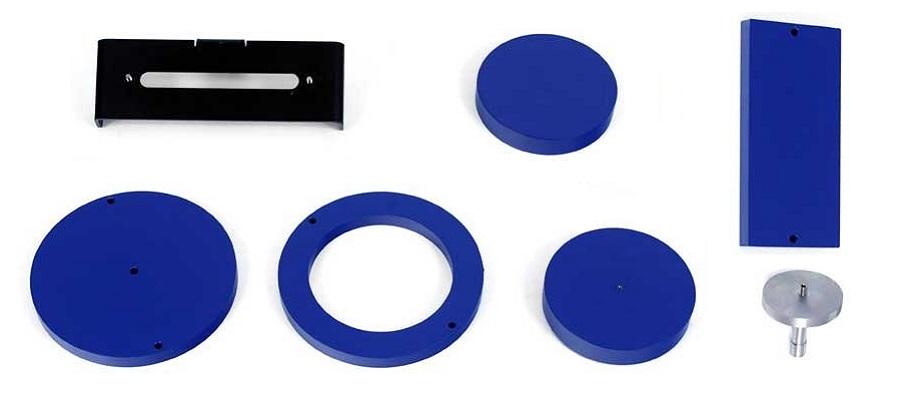

• 01 cuerpo de prueba de metal en forma de anillo
• 01 cuerpo de prueba de metal en forma de paralelepípedo
• 01 cuerpo de prueba de metal en forma de disco
• 01 mesa de metal para fijar el cuerpo de prueba
• 01 conjunto de cuerpos de prueba de metal en forma de disco para experimento de la conservación del momento angular
• 01 soporte fijador para conjunto de discos de metal

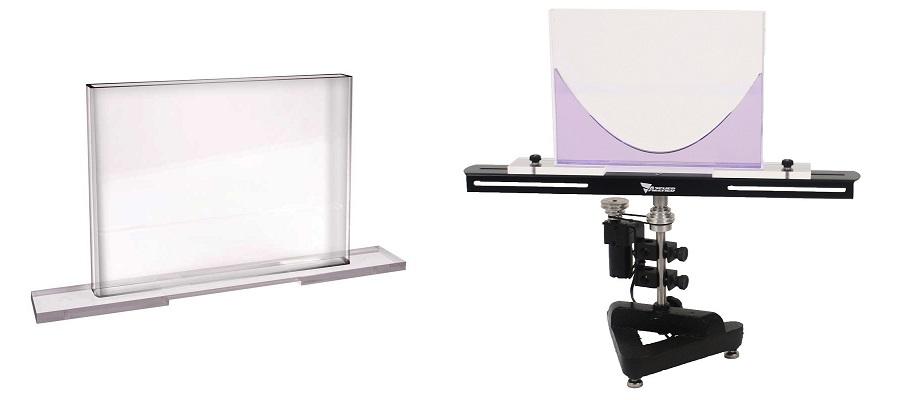

• 01 cuba de Acrílico 270x200x30mm

Estudios:

Movimiento circular uniforme

Movimiento circular uniformemente variado

Fuerza centrípeta

Fuerza centrípeta en función del radio

Fuerza centrípeta en función de la masa

Fuerza centrípeta en función del período

Momento de inercia de cuerpos sólidos

Conservación del momento angular

Velocidad Angular

Aceleración Angular

Conservación de Energía.

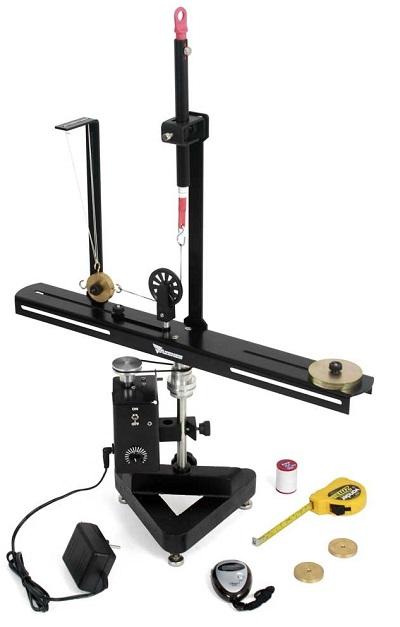

Fuerza Centrípeta Azeheb AZB-469

Conjunto para estudio de movimientos rotacionales. El más versátil y completo equipamiento del mercado. Su funcionamiento se basa en una plataforma rotacional con control de velocidad variable. En ella colocamos para girar un cuerpo suspendido ligado a un dinamómetro que indica la fuerza a la que está sometido el cuerpo. Además de los experimentos para determinación de la fuerza centrípeta podemos realizar los experimentos de movimiento circulares (uniforme y variable).

Para facilitar el almacenamiento y la conservación del equipo se suministra con un embalaje con cuna de plástico termo formado con el formato de las piezas.

Usted puede comprar por separado (consultar los productos relacionados), el juego de accesorios para la determinación del momento de inercia de cuerpos sólidos y para la demostración de la conservación del momento angular y la cubeta de acrílico, para experimentos de rotación en líquidos. Vendido en dos versiones diferentes:

• 62001150 Con Cronómetro Digital AZB-30 USB y Sensor Fotoeléctrico
• 62001078 Con Temporizador Manual

Cronómetro AZB-30 USB

• Display LDC 2 × 16 con luz de fondo
• Resolución (0,00001s 1us)
• 2 entradas / salidas digitales para la conexión de hasta 2 sensores fotoeléctricos
• Conexión de salida polarizada para bobina con 8,5V / 1.5A
• Memoria para el almacenamiento de las mediciones de cada función
• El botón de encendido / apagado
• Botón para la retención momentánea y el tiro de la bobina
• Protección contra cortocircuitos
• Fuente de alimentación DC 12V/2A
• El panel de policarbonato con el protector de pantalla LCD y botones
• Sistema de detección y de los sensores
• Conexión USB y software para la adquisición de datos.
• Tres funciones:
• F1 [medición del intervalo de tiempo entre los sensores y la bobina]
• F2 [medición del tiempo de interrupción de los sensores]
• F3 [medición del tiempo del número de interrupciones en el sensor]

Software para la adquisición de datos AZB-30 USB

Requisitos mínimos:

• Windows 7, Windows 8.1, Windows 10, 32 o 64 bits
• Procesador de 500 MHz o mayor (Windows 10 necesita un procesador de 1 GHz)
• Mínimo 512 MB de memoria RAM (Windows 10 necesita un mínimo de 1 GB a 32 bits y 2 GB a 64 bits)
• Espacio para la instalación de 10 MB
• Puerto USB

Sistema de almacenamiento:

Especialmente diseñado para facilitar la organización, el transporte y el almacenamiento de las piezas que componen el conjunto. El sistema está compuesto externamente de una forma de caja hecho en de corrugado. Internamente, el sistema tiene una cuna de plástico de alta resistencia con cavidades en forma de piezas para un ajuste perfecto y almacenamiento. Composición:

• 01 trípode grande con zapatas niveladoras
• 01 dinamómetro de 2N precisión 0.02N
• 01 carrete de hilo
• 01 sistema de tractor 01 12V con motor de fuente variable y reductor de rotación con polea de aluminio fijada al eje del motor. Sistema de motor con control electrónico de velocidad montado en soporte metálico con posición para sensor fotoeléctrico, todo el panel se fija con una abrazadera de aluminio con mango de plástico.
• 01 sistema giratorio acoplable al tractor mediante una correa de goma que consiste en una varilla de acero inoxidable de Ø12,7 mm con polea de aluminio fijada en un extremo de la varilla con sistema de cojinetes y roscas que aseguran el sistema de polea sin contragolpe
• 01 fuente conmutada 12V / 2A
• 01 plato giratorio en forma de U de 50 cm, hecho de metal con acabado de pintura electrostática, tiene aberturas laterales (guías) para la fijación de accesorios, tiene un pasador de aluminio en la parte inferior para su fijación al sistema giratorio
• 01 torre de metal para fijar el dinamómetro con pasadores de guía y agujeros para fijar al plato giratorio
• 01 torre de metal para colgar una muestra cilíndrica de latón con guías y orificios para fijar al plato giratorio
• 01 muestra para fuerza centrípeta, que consiste en un cilindro cilíndrico de latón de 100 g con dos pasadores roscados de Ø5 mm y perilla fijada en cada cara central del cilindro y con tres ganchos fijos opuestos de 90º en el lado del cilindro
• Medidor de latón con 50g y agujero central de Ø5mm.
• 02 muestras de metal (ØxE) 52x4 mm y orificio central de 5 mm con acabado bicolor de 100 g cada una
• 03 varilla (ØxC) 1 / 4x120mm con rosca M5x10mm
• 01 cronómetro manual con precisión de 0.01s
• 01 polea de radios de 2 fresas fijada a chapa para conectar a la plataforma giratoria
• 01 cinta métrica 3m
• 01 disco de metal (ØxE) 100x1mm con 12 ventanas para medir 12 intervalos de tiempo alrededor de la plataforma completa, acabado de pintura electrostática
• 01 fijador de metal para sensor fotoeléctrico acoplado al sistema del tractor para medir el tiempo utilizando el disco rayado
• 01 varilla de acero con acabado bicolor (ØxC) 12,7x400 mm
• 09 a través de la perilla m5
• 01 mango de latón niquelado m6x12
• 01 clip de metal para fijar dinamómetros con mango de metal con protección de nylon
• 02 masa de 50 g con gancho de acoplamiento rápido
• 03 clip de aluminio con dos asas para fijar varillas
• 09 arandela plana comercial 3/16 acero inoxidable
• 05 mango cabeza de plástico m5x15
• 05 mango cabeza de plástico m5x20
• 01 mango cabeza de plástico m5x30
• 10 gancho tipo S
• 01 tuerca de metal para sensor
• 01 varilla de aluminio para sensor
• 01 cinturón01 de goma
• 01 caja organizadora de plástico con 5 divisiones con un tamaño de 136x88x32 mm

Estudios:

• Movimiento Circular Uniforme y Variado.
• Fuerza centrípeta.
• Fuerza centrípeta en función del radio.
• Fuerza centrípeta en función de la masa.
• Fuerza centrípeta en función del período.

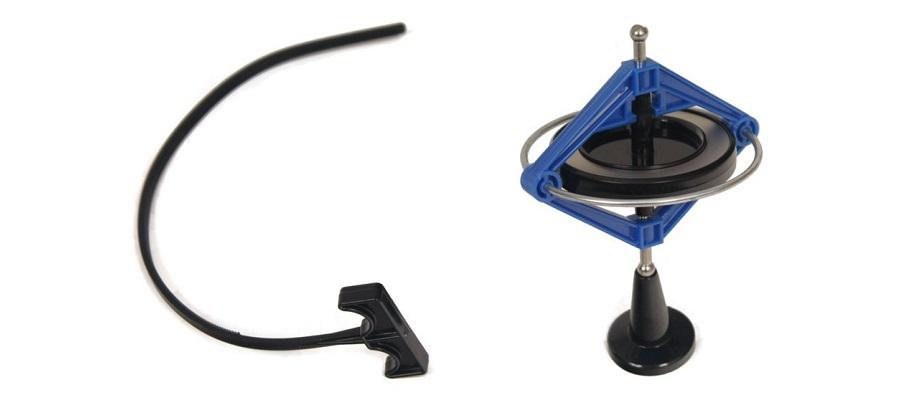

Giróscopo Azeheb 62001088

Giróscopo de rotación de alta precisión y alta velocidad. Fabricado con una rueda grande y pesado, suspendido y montado en una jaula de plástico de alta resistencia. Viene con una caja de almacenamiento, un pedestal y una cuerda para dar rotación al giróscopo.

DESCRIPCION:

Tamaño: 7,5×7,5×5,0cm

VIDEO

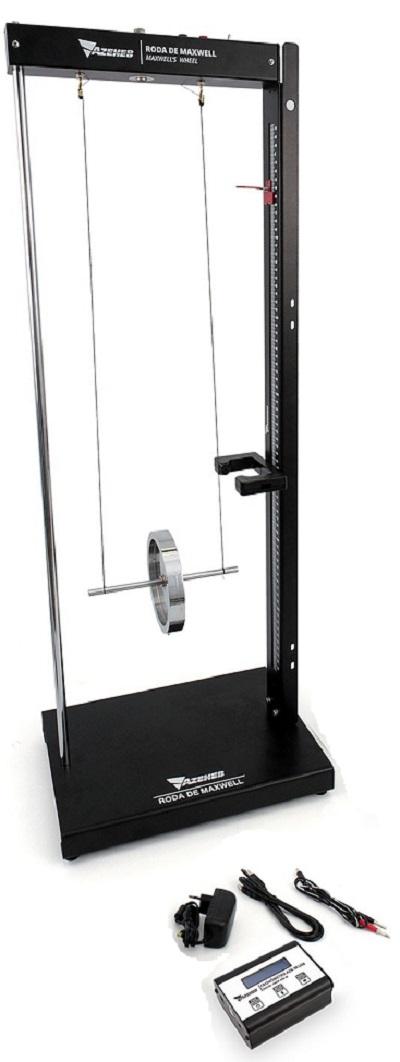

Rueda de Maxwell con cronómetro Azeheb AZB-448

Equipo para demostración de la transformación de la energía potencial en energía cinética. En este experimento la rueda está suspendido por dos cuerdas fuertes que se envuelven alrededor del eje. Cuando se libera, la rueda bajará y transformará la energía potencial en energía cinética (de rotación) y cuando la rueda alcanza su posición más baja, la rueda comience el movimiento opuesto.

Se vende en dos versiones, una con temporizador digital manual y otra con temporizador y sensor USB AZB-30.

DESCRIPCION:

Estudios:

• Momento de inercia
• Velocidad Angular
• Aceleración Angular
• Conservación de Energía

Composición:

Versión Cronómetro Manual

• 01 base metálica (CxLxA) ~250x350x35mm con pliegue y zapatos niveladores
• 01 vástago metálico (ØxC) ~12,7x900mm.
• 01 torre de metal con regla milimetrada y riel para fijación de sensor fotoeléctrico
• 01 pin fijadora metálica para sensor
• 01 manija M6x16 para fijación del sensor
• 01 indicador de posición
• 01 manija M5x15 para el indicador de posición
• 01 panel de control con bobina, bornes, llave y ganchos para fijación de la rueda de Maxwell
• 01 rueda de Maxwell
• 01 fuente de alimentación DC 12V / 2A
• 01 cronómetro digital manual
• 10 tornillos M5X8
• 10 arandelas 3/16"
• 10 arandelas M5

Versión AZB-30

• 01 base metálica (CxLxA) 250x350x35mm con pliegue y zapatos niveladores
• 01 varilla metálica (ØxC) 12,7x900mm.
• 01 torre de metal con regla milimetrada y riel para fijación de sensor fotoeléctrico
• 01 sensor fotoeléctrico PGS-D10 montado en cubierta de plástico resistente con apertura de paso de 45mm
• 01 cable de conexión 1,5m para el sensor
• 01 tuerca fijadora para sensor
• 01 manija M6x16 para fijación del sensor
• 01 indicador de posición
• 01 manija M5x15 para el indicador de posición
• 01 panel de control con bobina, bornes, llave y ganchos para fijación de la rueda de Maxwell
• 01 rueda de Maxwell
• 01 cronómetro digital modelo AZB-30
• 01 cable para conexión del electroimán
• 01 fuente de alimentación DC 12V / 2A
• 10 tornillos M5X8
• 10 arandela 3/16"
• 10 arandelas M5

Cronómetro digital AZB-30 USB Azeheb AZB-425

El temporizador digital para medir intervalos de tiempo utilizando sensores fotoeléctricos. Se permite el uso de hasta 5 sensores. También tiene el control a una bobina, precisión 1μS y software para la adquisición de datos.

Haga clic aquí y descargue el software para la adquisición de datos.

DESCRIPCION:

Especificación técnica:

• Display LDC 2 × 16 con luz de fondo
• Resolución (0,000001s 1us)
• 2 entradas / salidas digitales para la conexión de hasta 2 sensores fotoeléctricos
• Conexión de salida polarizada para bobina con 8,5V / 1.5A
• Memoria para el almacenamiento de las mediciones de cada función
• El botón de encendido / apagado
• Botón para la retención momentánea y el tiro de la bobina
• Protección contra cortocircuitos
• Fuente de alimentación DC 12V/2A
• El panel de policarbonato con el protector de pantalla LCD y botones
• Sistema de detección y de los sensores
• Conexión USB y software para la adquisición de datos.
• Tres funciones:
• F1 [medición del intervalo de tiempo entre los sensores y la bobina]
• F2 [medición del tiempo de interrupción de los sensores]
• F3 [medición del tiempo del número de interrupciones en el sensor]

Software para la adquisición de datos AZB-30 USB

Requisitos mínimos:

• Windows 7, Windows 8.1, Windows 10, 32 o 64 bits
• Procesador de 500 MHz o mayor (Windows 10 necesita un procesador de 1 GHz)
• Mínimo 512 MB de memoria RAM (Windows 10 necesita un mínimo de 1 GB a 32 bits y 2 GB a 64 bits)
• Espacio para la instalación de 10 MB
• Puerto USB

Volver arriba
Regresar a la página general de aparatos de Azeheb
Regresar a la página general física
Equipos Azeheb: acustica y ondas - Basic - electricidad - electromagnetismo - electrostática - física moderna - magnetismo - mecánica - óptica - termodinámica

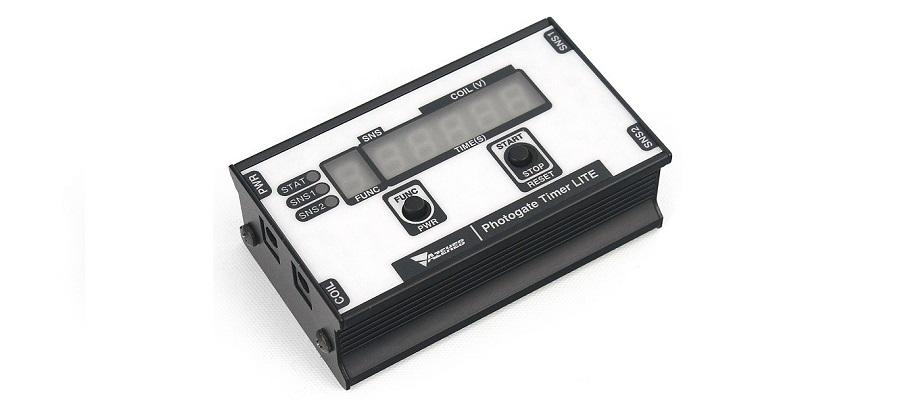

Photogate timer lite Azeheb AZB-551

Versión compacta del cronómetro AZB-30.

Especialmente desarrollado para quien está en busca de una excelente relación costo-beneficio.

Con este cronómetro es posible realizar los principales experimentos que necesitan de medición de tiempo utilizando photogates.

Se debe especificar el número de sensores requeridos.

DESCRIPCIÓN:

Especificación técnica:

• Montado en gabinete metálico con dimensiones de (CxLxA) 115x61x35
• pantalla de 7 segmentos
• Precisión de 0,0001s
• Alimentación DC 12V / 2A
• Entrada para dos sensores
• Salida para bobina
• Control de tensión de salida para bobina
• 5 funciones
• 3 leds de control siendo 2 para indicación del funcionamiento de los sensores y 1 para indicación de la medición
• 2 teclas multifunción

Descripción de las funciones:

• [F1] Medición del tiempo entre la bobina y el prineiro y el segundo sensor (función utilizada en los experimentos de MRUV)
• [F2] Medición del tiempo entre dos sensores (función utilizada en los experimentos de MRU)
• [F3] Medición del tiempo de interrupción de dos sensores (función utilizada en los experimentos de colisiones)
• [F4] Medición del tiempo hasta pulsos en un sensor
• [F5] Medición del tiempo del período de oscilación de un péndulo

Composición (sin sensores):

• 01 Cronómetro Photogate Timer LITE
• 01 Fuente de alimentación DC 12V / 2A
• 01 Cable para bobina

Composición (con 2 sensores):

• 01 Cronómetro Photogate Timer LITE
• 01 Fuente de alimentación DC 12V / 2A
• 01 Cable para bobina
• 02 Sensores photogate PGS-D10

Volver arriba
Regresar a la página general de aparatos de Azeheb
Regresar a la página general física
Equipos Azeheb: acustica y ondas - Basic - electricidad - electromagnetismo - electrostática - física moderna - magnetismo - mecánica - óptica - termodinámica

Accesorios para el momento de inercia Azeheb 62001001

Conjunto de accesorios para estudio momento de inercia de sólidos y conservación del momento angular. Este conjunto de accesorios ha sido desarrollado para su uso con el equipo Fuerza centrípeta (62001078).


DESCRIPCION:

COMPOSICIÓN:

• 01 cuerpo de prova de metal en forma de anillo
• 01 cuerpo de prova de metal en forma de paralelepípedo
• 01 cuerpo de prova de metal en forma de disco
• 01 mesa de metal para fijar el cuerpo de prueba
• 01 conjunto de cuerpos de prueba de metal en forma de disco para experimento de la conservación del momento angular
• 01 soporte fijador para conjunto de discos de metal

ESTUDIOS:

• Torque
• Inercia momento de Cuerpos Sólidos
• Conservación del momento angular

Conjunto interactivo para dinámica de las rotaciones Azeheb 62001038

Equipo destinado a la demostración de los fenómenos relacionados con la dinámica de las rotaciones de forma interactiva.

DESCRIPCION:

• 01 giroscopio de rueda de bicicleta con contrapesos
• 02 mancuernas
• 01 plataforma giratoria de metal con rodamientos blindados y disco de madera de Ø50cm y capacidad de carga de hasta 200kgf
• 01 cubeta transparente 270x29x200mm

Estudios:

• Dinámica de las rotaciones.

Cuba de acrílico Azeheb 62001238

La cuba de acrílico está diseñada para ser utilizado con la plataforma de rotación que es parte de la fuerza centrípeta.

Con la cuba, los estudiantes puedan entender mejor, a partir de la forma de líquido, el movimiento de rotación y su relación con la fuerza centrípeta.

DESCRIPCION:

Dimensiones externas: 270X200X30mm

Sensor fotoeléctrico PGS-D10 Azeheb 04002037

Sensor fotoeléctrico para su uso con temporizador digital Modelo AZB-30 USB.

DESCRIPCION:

• Montado en caja de plástico
• Portal con 43mm de apertura
• LED para puerta bloqueada
• Cable de conexión con 1,5 m de largo
• Portal con 43mm de apertura
• Varilla de montaje
• Tornillo de metal
• Mango con cabeza de plástico

11Doble cono Azeheb 62001069

En esta demostración, contrario a la intuición, el doble cono parece rodar por la rampa, pero su centro de gravedad ha caído.

DESCRIPCIÓN:

Composición:

01 Rampa de madera (LxWxH) 460x170x50mm

01 Doble cono de plástico (LXO) 160x80mm
