Equipo para el estudio de las ondas electromagnéticas Optika 5263

Este equipo microondas incluye un transmisor, un receptor, una sonda dipolo y algunos accesorios. Es útil para estudiar distintos experimentos en microondas: permite a los alumnos observar que las microondas tienen las mismas características que las ondas luminosas y provocar el mismo fenómeno de reflexión, refracción y difracción.

Componentes:
Transmisor

• Frecuencia del oscilador: 11 ± 1 GHz
• Potencia de transmisión: >10 mW
• Señal acústica: -1 KHz
• Dimensiones: 270 x 100 x 150 mm
• Alimentación: 220V 50 Hz

Receptor

• Ganancia: ≥ 60 dB
• Entrada por onda dipolo
• Salida en tensión: -1,11 V
• Dimensiones: 270 x 100 x 150 mm
• Alimentación: 220V 50 Hz

Equipos y material incluido:

1 Transmisor de microondas con cable de alimentación
1 Receptor de microondas con amplificador y cable de alimentación
1 Antena dipolo con soporte deslizante y cable de conexión al receptor
1 Cable de conexión receptor-instrumento de medida (multímetro - osciloscopio - sensor de tensión)
1 Lámina metálica 150mm x 150mm
1 Lámina metálica con 1 hendidura: anchura de la hendidura 50 mm
1 Lámina metálica con 2 hendiduras: anchura de cada hendidura 35 mm - paso 30 mm
1 Retículo de 11 hendiduras anchura de cada hendidura 3 mm
1 Prisma de parafina
1 Sistema de alineación mediante articulación provista de goniómetro
1 Cubeta de plexiglás
1 Panel de poliestireno
1 Regla lineal
1 Goniómetro con perno
1 Soporte deslizante porta-láminas

Prisma de parafina. Para realizar experimentos sobre la refracción de las ondas.

Cuerpo de poliestireno. Para realizar experimentos sobre la absorción de las ondas.

Goniómetro. Tiene una precisión de 1°. La escala graduada está serigrafiada sobre una placa de policarbonato que permite leer la medida de forma rápida y sencilla.

Sonda microondas. Sonda dipolo con hilo.

Banco articulado: de aluminio, para horno de microondas, con dos brazos, de 500 mm y 650 mm de longitud; provisto de porta-láminas y goniómetro.

Cuatro barreras (155 x 155mm cada una): Una placa de reflexión; una rejilla de polarización, con 11 hendiduras; una placa con hendidura de 50 mm; una placa con hendidura doble, cada hendidura de 35 mm

Cubeta para agua. Útil para realizar experimentos sobre la absorción de las ondas.

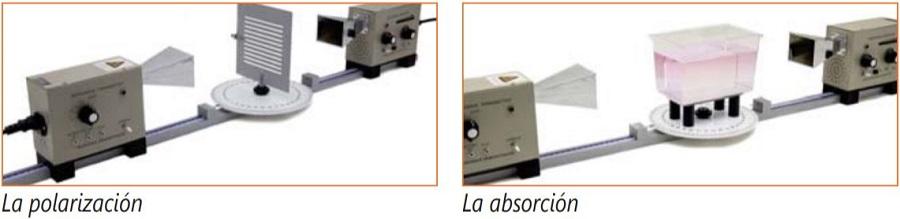

Experimentos que se pueden realizar:

• Polarización
• Difracción
• Refracción
• Determinación de la longitud de onda de las ondas estacionarias
• Reflexión
• Absorción
• Propagación de las microondas en línea recta
