Ciencias generales Winsco para laboratorios de física

En la categoría de Ciencia en General, Winsco presenta una amplia gama de sofisticados dispositivos e instrumentos para el estudio del calor, el sonido, la electricidad, la mecánica y el magnetismo en el aula. Nuestros productos han sido cuidadosamente seleccionados para la demostración de los principios más importantes en el amplio ámbito de la Física y realzar su importancia en la mente de los estudiantes.

Todos los productos están diseñados y fabricados en la planta de Winsco, en Indiana, EE.UU. Muchos de ellos son exclusivos de Winsco y pueden ser adquiridos a través de Cienytec SAS., con sede en Bogotá, Colombia. La reputación de larga data de Winsco, por la calidad de sus productos, durabilidad e ingenio se complementa con el buen servicio al cliente que brindamos, hasta lograr su entera satisfacción.

Ofrecemos los siguientes equipos para ciencias generales:

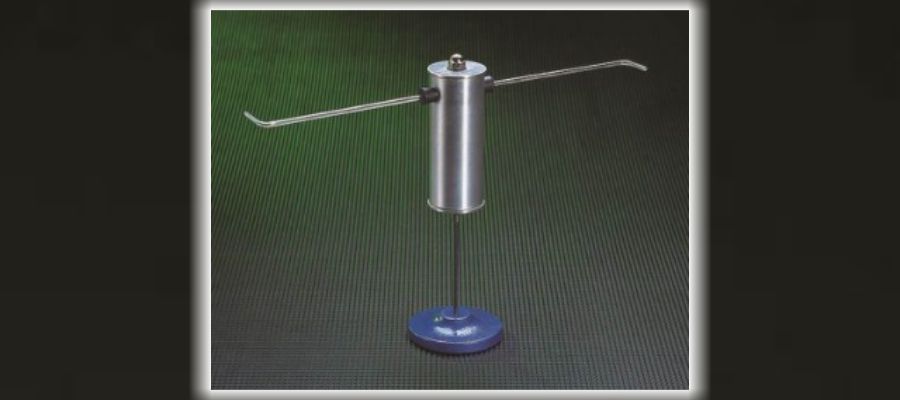

Máquina de Hero Winsco GH-40

La forma más antigua de una máquina de vapor era realmente una máquina de chorro (tipo jet) que trabajaba a reacción. La que presentamos es un diseño robusto y modernizado con forma de cilindro que, con excepción de sus tapones y brazos de vidrio, está hecha de metal.

Para operar nuestra máquina, solo es necesario llenarla con agua hasta la mitad y luego calentar suavemente la parte inferior de la pared lateral con un mechero Bunsen. La reacción del vapor de agua con el aire exterior al escapar por los pequeños orificios ubicados en los extremos de los brazos hace que el cilindro gire. El punto de pivote está en la tuerca redondeada que corona la unidad, por lo que esta tiene gran estabilidad.

Se trata de una unidad robusta sin las limitaciones de cadenas que cuelgan o de frascos fáciles de romper.

Regresar arriba
Regresar a la página principal de Winsco

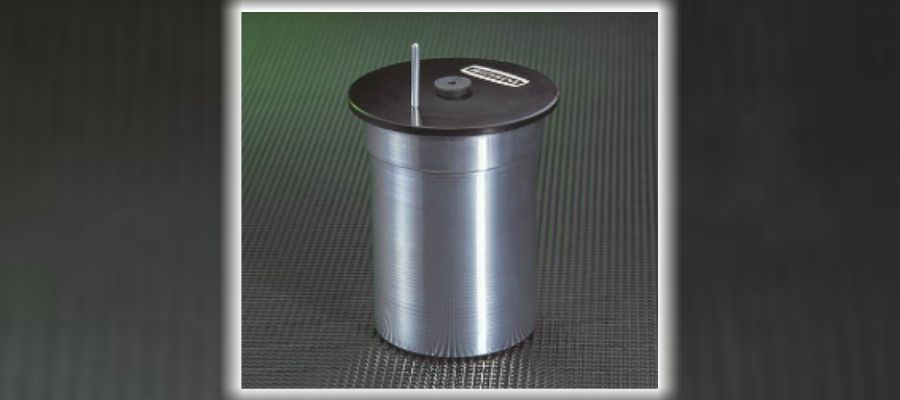

Calorímetro simple Winco GH-45

Es similar en su construcción a la del Calorímetro eléctrico (Cód. GH-46), pero no tiene bobina de calentamiento ni manija aisladora del calor.

Se puede utilizar para estudiar y medir el calor específico de diversos materiales de muestra, así como el calor latente de vaporización y el calor latente de la fusión del agua.

Se incluye un instructivo detallado y fórmulas para hacer los cálculos pertinentes a cada procedimiento; este también presenta comentarios útiles sobre los errores que deben evitarse al usar este Calorímetro.

La parte superior es una tapa negra de alta resistencia que tiene un orificio central para el tapón y el termómetro (este último no está incluido). El recipiente interno se apoya en un anillo aislante de fibra gruesa que minimiza la pérdida de calor más allá del espacio que lo separa del recipiente exterior.

Volumen del recipiente interno: 300 ml.
Volumen del recipiente externo: 900 ml.

Regresar arriba
Regresar a la página principal de Winsco

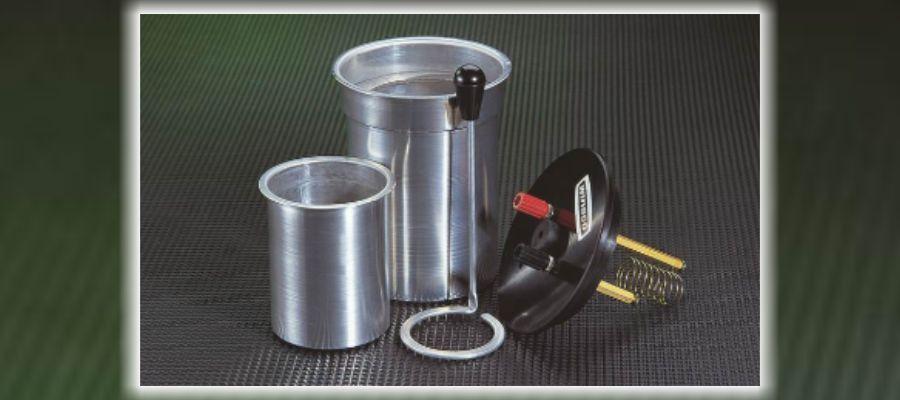

Calorímetro eléctrico Winsco GH 46 para laboratorios de Física

Es similar en construcción al Calorímetro simple (Cód. GH-45), con sus dos recipientes, su tapa negra de alta resistencia con tapón de caucho para el termómetro (no incluido), pero este modelo tiene bobina de calentamiento con una resistencia de aproximadamente 1,5 ohmios, conectada a los postes de unión estándar en la tapa y una empuñadura aislante en el agitador.

Este Calorímetro se usa en estudios de calor específico, calor latente de vaporización (vapor) y calor latente de fusión (hielo).

Incluye una fuente de alimentación de DC de seis voltios que puede generar un aumento de temperatura de 15° C en diez minutos aproximadamente, si el recipiente interno contiene unos 225 ml de agua. Los postes de unión y la bobina están recubiertos para minimizar la electrólisis.

Se incluyen instrucciones precisas que presentan las demostraciones que pueden realizarse. También están incluidas las curvas que muestran la pérdida de calor aproximada versus el tiempo de la unidad ensamblada. Los cálculos se pueden ajustar para estas pérdidas y acercar los resultados de los estudiantes a los valores conocidos y generalmente aceptados.

Volumen del recipiente interno: 300 ml.
Volumen del recipiente externo: 900 ml.

Regresar arriba
Regresar a la página principal de Winsco

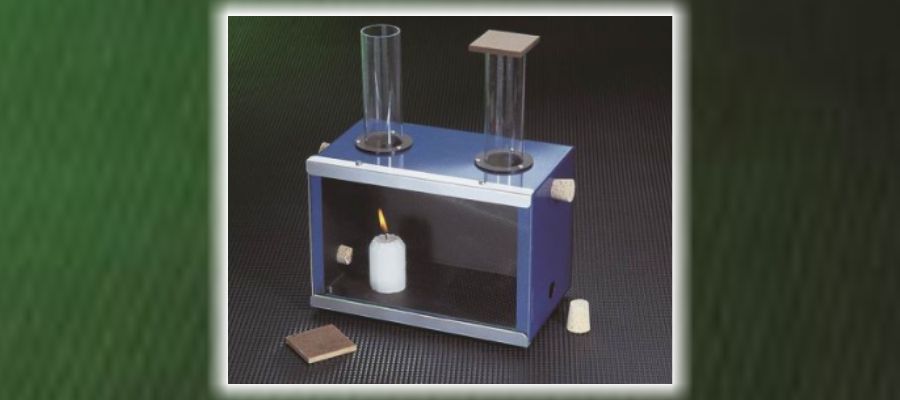

Caja de convección-ventilación Winsco GS-10

Este es el dispositivo estándar para demostraciones sobre las corrientes de convección y ventilación. Por ejemplo, cuando se coloca una vela encendida bajo una de las “chimeneas” insertadas en la unidad y papel humeante bajo la otra, se puede observar con facilidad la corriente de convección. Los principios de la ventilación también pueden mostrarse cubriendo las chimeneas y quitando los corchos de los paneles laterales.

Regresar arriba
Regresar a la página principal de Winsco

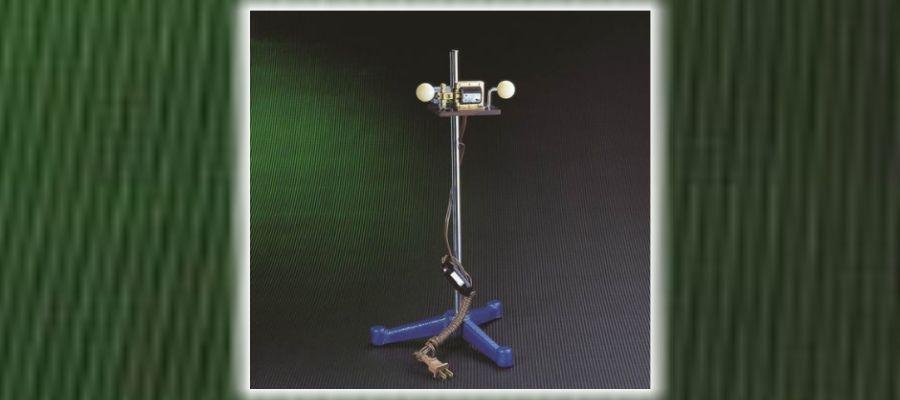

Aparato de la “segunda ley” Winsco GS-202

La esencia de la segunda ley del movimiento de Newton: la aceleración de un objeto producida por una fuerza neta es directamente proporcional a la magnitud de dicha fuerza neta, en la misma dirección que la fuerza neta, y es inversamente proporcional a la masa del objeto. Esta es conocida como la famosa ecuación F = ma.

El solenoide eléctrico lanza una pelota y deja caer la otra. Dado que la gravedad funciona por igual para ambas pelotas, ellas tocarán el suelo al mismo tiempo. Esta puede ser una buena opción para fotografiar, con un estroboscopio, objetos que caen.

La unidad viene con cable e interruptor de línea.

La abrazadera, la barra de sujeción y la base en forma de trípode se muestran en la foto con fines de demostración, pero no vienen incluidos en la unidad.

Disponible también para operar a 220V.

Regresar arriba
Regresar a la página principal de Winsco

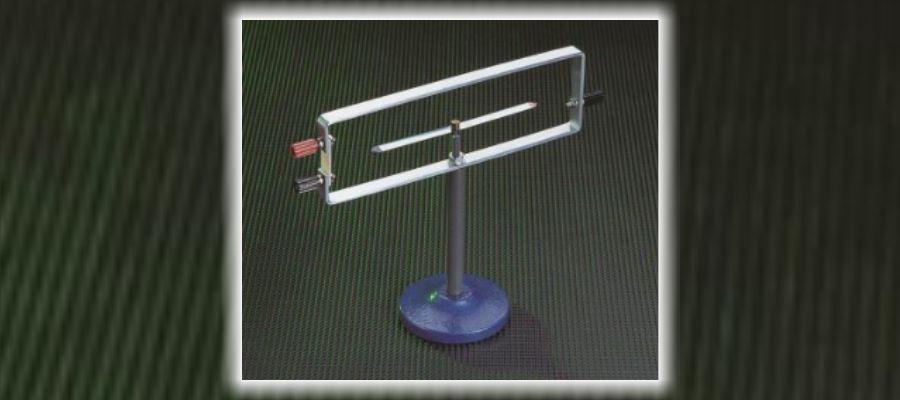

Ley de Oersted Winsco GS-208

La unidad sirve para mostrar la Ley de Oersted, la “Regla de la mano izquierda” y el efecto de un campo magnético en la aguja de una brújula.

La corriente que fluye en el marco de aluminio hecho de una pieza se puede configurar para estar en la misma dirección o en direcciones opuestas encima y debajo de la aguja magnética. La unidad también puede funcionar con un solo conductor, ya sea encima o debajo de la aguja magnética.

En relación con este producto, puede interesar el Aparato de la ley de Ampère (Cód. GS-785A), que sirve para la demostración de la “Regla de la mano derecha”.

Regresar arriba
Regresar a la página principal de Winsco

Rueda y eje Winsco GS-301 para laboratorios de Física

La unidad Rueda y eje se usa para mostrar la relación y el significado de varios diámetros de polea cuando se emplean en un sistema mecánico.

Consiste, como su nombre indica, en un eje de acero inoxidable y una rueda moldeada cuyo diámetro es de 10 cm. El eje está montado en un mecanismo de rodamiento que queda incrustado en el centro de la rueda. Esta cuenta con cuatro poleas de diferentes diámetros, cuyos radios constituyen una secuencia de 3, 2, 1.5 y 1 aproximadamente. Las poleas forman cuatro escalones, cada uno con un pequeño surco en el borde, para que aloje una cuerda.

El trípode, la abrazadera y la barra de sujeción que aparecen en la foto solo se muestran con fines de demostración, y no están incluidos en la unidad.

Regresar arriba
Regresar a la página principal de Winsco

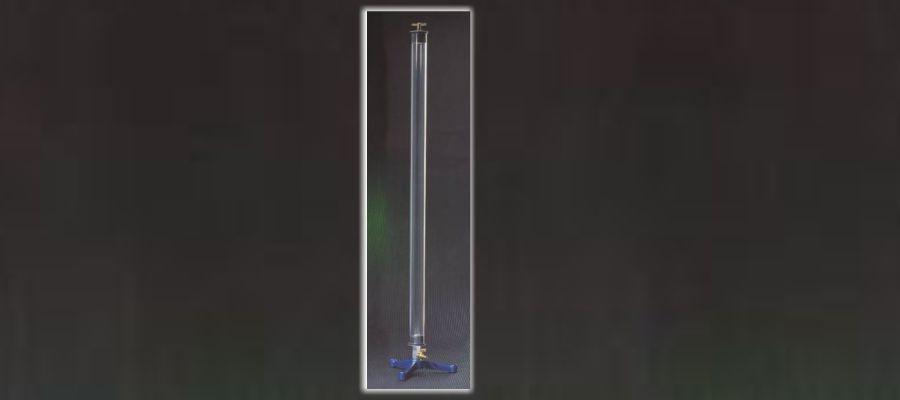

Tubo de caída libre Winsco GS-316 para laboratorios de Física

El equipo se utiliza para demostrar que, en el vacío, los objetos caen a la misma velocidad, independientemente de su peso, su material o su forma; también para estudiar la descarga eléctrica a través de un gas enrarecido y para reproducir la demostración que, desde el siglo XIX, se ha conocido como la “Fuente en el vacío”.

Está integrado por un tubo acrílico resistente, cuyo diámetro exterior es de 5 cm, tapones de expansión, una llave de paso para la conexión de vacío y una base pesada, con forma de trípode. Los tapones de expansión se extraen fácilmente para su limpieza y almacenamiento. Viene con un disco de metal y una pluma.

Regresar arriba
Regresar a la página principal de Winsco

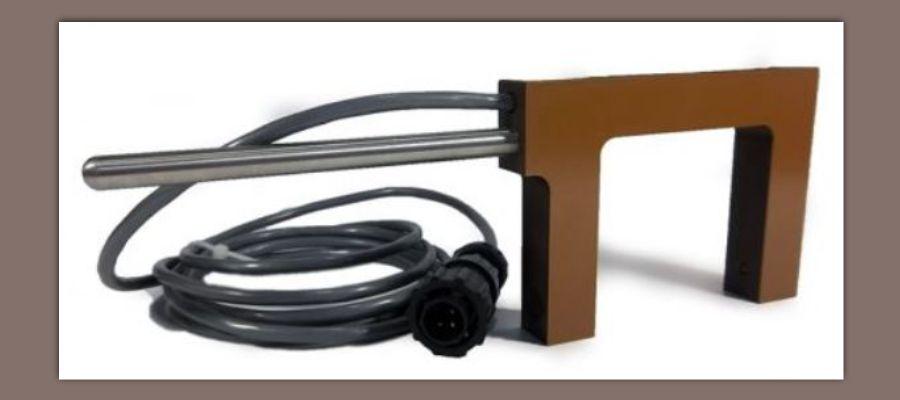

Fotocompuerta Winsco GS-331 para laboratorios de Física

La fuente del infrarrojo y el detector –en el Photogate– están alineados de manera permanente en una estructura fenólica.

La abertura entre la fuente y el detector tiene 6,3 cm de ancho por 5,9 cm de alto. Cada Photogate enchufable tiene un cable de 180 cm y un brazo de montaje de acero inoxidable.

El trípode, el poste y la abrazadera que se muestran en la foto son para fines de demostración y no están incluidos.

Regresar arriba
Regresar a la página principal de Winsco

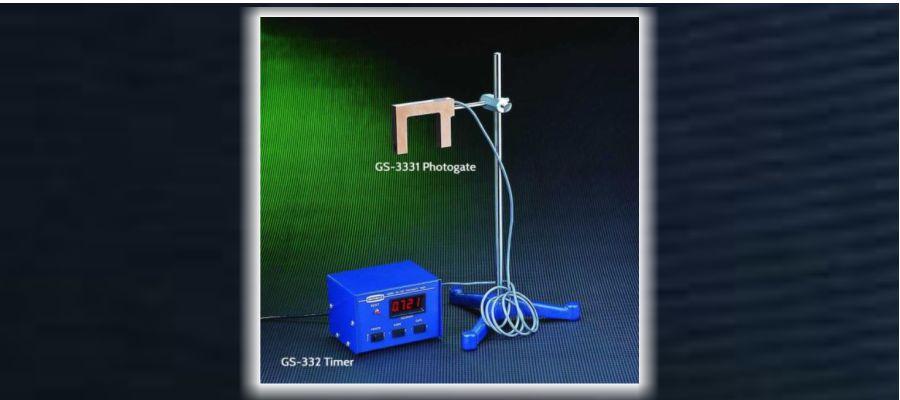

Temporizador del Photogate Winsco GS-332 para laboratorios de Física

El temporizador tiene dos modos de operación. En el Modo 1, la primera interrupción del haz inicia el temporizador, y la siguiente interrupción lo detiene, sin importar en cuál de las dos posibles entradas de Photogate se produzcan. En el Modo 2, el temporizador mide la duración de la interrupción; en este Modo, sin embargo, se debe seleccionar un portal o el otro.

El recuento total disponible es de 9.999 segundos en incrementos de 1 milisegundo con una precisión controlada de +1 en el conteo. Se puede permitir que la cuenta se acumule en arranques sucesivos o se puede reprogramar a cero con el botón. La pantalla es un LED rojo con números brillantes de un centímetro aproximadamente.

El Photogate y el temporizador deben solicitarse por separado, ya sea con uno o con dos portales por temporizador.

El trípode, el poste y la abrazadera que se muestran en la foto son para fines de demostración y no están incluidos.

La unidad será manufacturada con una cuerda y enchufe que sirvan en el país de destino del envío, según se determine por la dirección del mismo.

Regresar arriba
Regresar a la página principal de Winsco

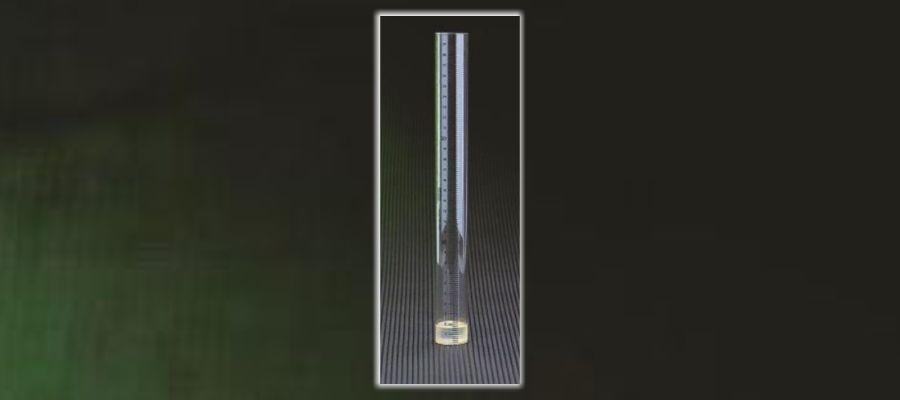

Tubo del Principio de Arquímides Winsco GS-366

El principio de Arquímedes indica que la fuerza de flotación ascendente que se ejerce sobre un cuerpo total o parcialmente sumergido en un fluido es igual al peso del fluido que ese cuerpo desplaza. Nuestro tubo de plástico transparente con una escala métrica incorporada se utiliza para demostrar este principio.

Se hace la lectura en el tubo mientras flota en el agua antes y después de agregarle un peso conocido. Y al medir el diámetro del tubo, se pueden calcular el volumen y el peso del agua desplazada y comparar estos valores con el peso conocido que se agregó.

Diámetro del tubo: 2,5 cm.

Regresar arriba
Regresar a la página principal de Winsco

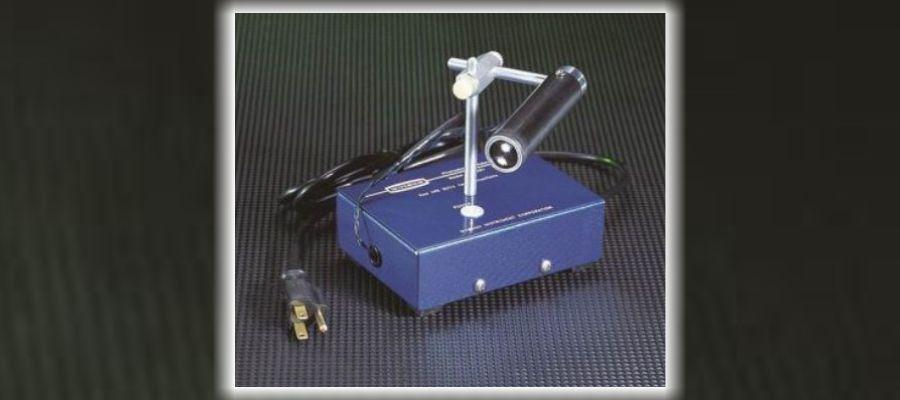

Relevo fotoeléctrico Winsco GS-401 para laboratorios de Física

Este es un dispositivo de control que proporciona las opciones ON-OFF en respuesta a la presencia o ausencia de la luz que se dirige a un sensor. Cuando la luz se dirige al sensor, tiene diversas aplicaciones, entre otras, encender las luces de la casa cuando cae la noche, o arrancar y detener un motor.

El dispositivo consiste en una fotocelda montada sobre el tubo, en el extremo opuesto al del lente. Cuando la luz es dirigida hacia el lente, de forma más o menos directa, el haz se enfoca en la fotocelda cuya resistencia eléctrica cae drásticamente. Dicho cambio en la resistencia se utiliza en un circuito electrónico sensible para activar el control cuando el nivel de luz es alto. Y cuando se aparta la luz, la celda volverá a su estado de alta resistencia y el control caerá.

Cuando la celda está oscura, la resistencia puede ser hasta de 10 megaohmios. Cuando el nivel de luz se eleva, la resistencia puede caer hasta 50K ohmios.

La Fotocelda (Cod. GS-550) forma parte de este sistema, pero también se puede comprar por separado; en tal caso, incluirá los cables trenzados y un poste de montaje horizontal, pero no la abrazadera ni el poste vertical.

Regresar arriba
Regresar a la página principal de Winsco

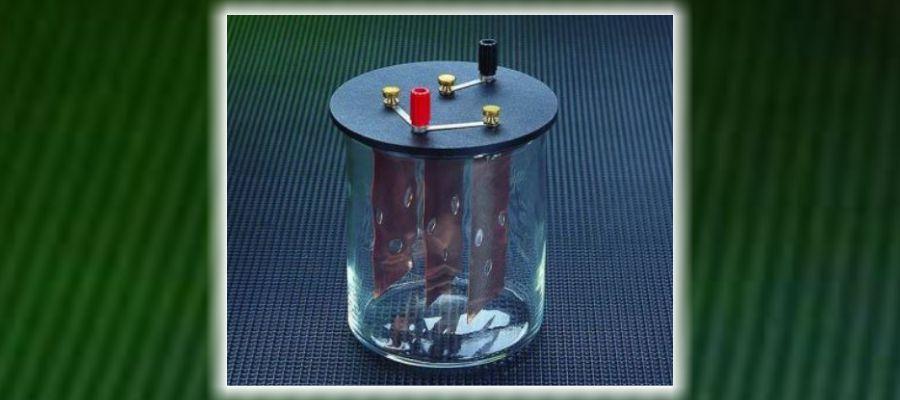

Voltámetro de cobre Winsco GS-432 para laboratorios de Física

El Voltámetro de cobre se utiliza para confirmar la segunda ley de Faraday, pesando las placas de cobre antes y después de pasarles una corriente eléctrica por un tiempo determinado.

El aparato requiere una fuente de alimentación (no incluida) de 6 voltios a 2 amperios.

Regresar arriba
Regresar a la página principal de Winsco

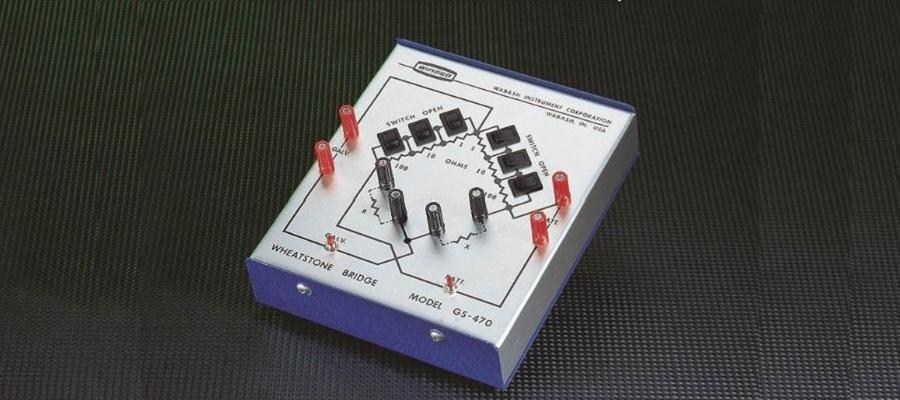

Puente de Wheatstone Winsco GS-470

Este instrumento se usa para medir una resistencia desconocida. Sus componentes están dispuestos en un patrón de diamante, de modo que los estudiantes puedan entender rápidamente cómo funciona el circuito. Los dos brazos del puente tienen resistencias de precisión de 1/2% de 1, 10 y 100 ohmios, cada uno con su propio interruptor.

Dichos interruptores se utilizan para establecer una relación de resistencia entre los dos lados del puente. Los postes de unión conectan la resistencia desconocida y la caja de sustitución de resistencia con los otros brazos del puente. Otros postes de unión se conectan a una batería externa y a un galvanómetro adecuado.

Cuando el valor de la resistencia desconocida es realmente desconocido, el puente puede estar inicialmente en gran desequilibrio. Cerrar el circuito en el rango más sensible podría dañar el galvanómetro, por lo que es necesario utilizar los rangos más amplios para el ajuste preliminar.

El panel central del Puente de Wheatstone es de aluminio anodizado y su base está formada por una pieza de acero.

Regresar arriba
Regresar a la página principal de Winsco

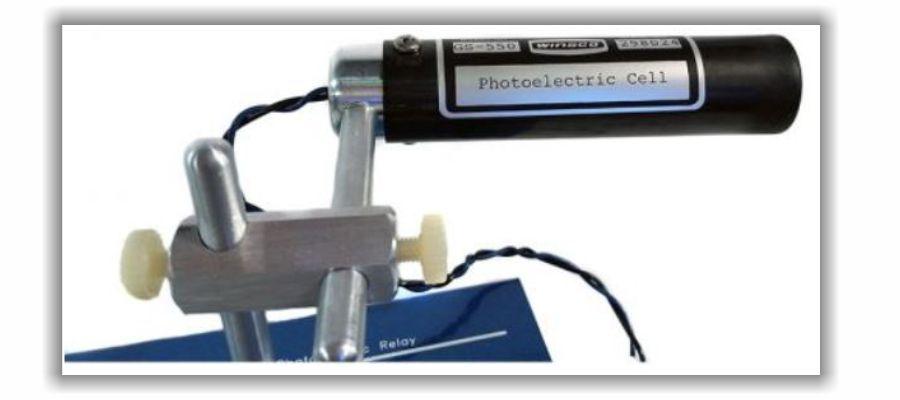

Fotocelda Winsco GS-550 para laboratorios de Física

Viene incluida en el Relé (o relevador) fotoeléctrico (Cód. GS-401), pero también se puede comprar separadamente; en tal caso, incluirá los cables trenzados y un poste de montaje horizontal, pero no la abrazadera ni el poste vertical.

Regresar arriba
Regresar a la página principal de Winsco

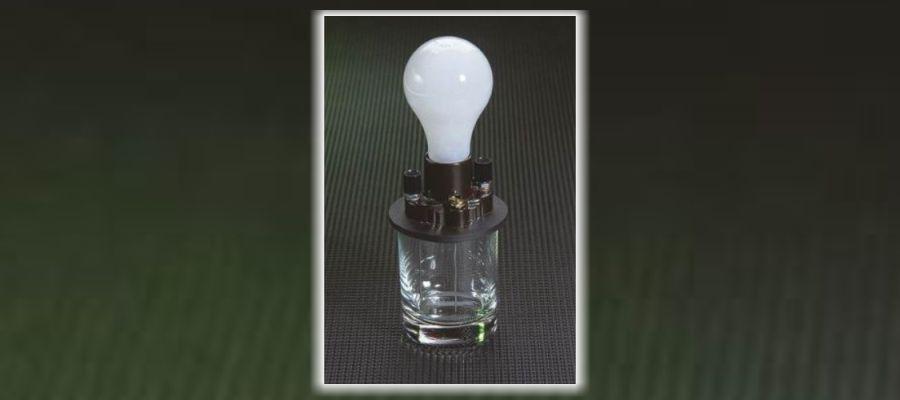

Conductividad en soluciones de prueba Winsco GS-626

Las sondas sumergidas en diversas soluciones de prueba muestran la conductividad relativa de dichas soluciones por la intensidad del brillo de la bombilla o foco. La prueba comienza con agua destilada, que no es conductora; y después se pueden agregar ácidos, sales y bases para mostrar una amplia gama de variaciones de la conductividad.

Es necesario tener precaución al seleccionar los aditivos, asegurándose de que no emitan vapores nocivos. Los postes de unión sirven para conectar la unidad a la fuente de alimentación (no incluida).

El dispositivo está diseñado para usar con bombillas de bajo voltaje, pero también puede usarse a 115 voltios con cuidado y supervisión.

La bombilla y el conector no están incluidos.

Volumen del vaso: 7 oz.

Regresar arriba
Regresar a la página principal de Winsco

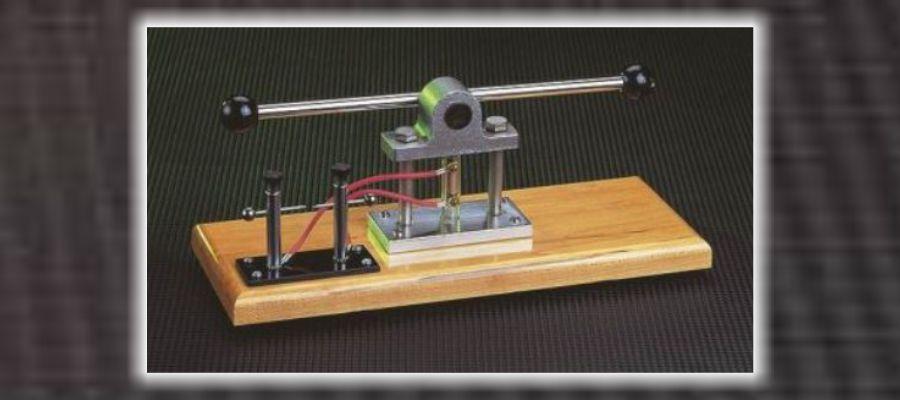

Demostrador piezo-eléctrico y celda Winsco cod. GS-710A

La piezoelectricidad es una carga eléctrica que se genera a través de ciertos cristales cuando estos son sometidos a un estrés mecánico. También ocurre que, cuando un campo eléctrico se aplica a dichos cristales, ellos cambian su forma.

Esta es una propiedad de numerosos cristales que se encuentran en la naturaleza, como el cuarzo, la sal de Rochelle, el titanato de bario y la turmalina; fue descubierta por Pierre y Jacques Curie a fines del siglo XIX, y la comprensión del fenómeno ha hecho posible la fabricación de materiales cerámicos que, con un procesamiento especial, exhiben un alto grado de piezoelectricidad.

Un ejemplo es el cristal que forma parte de nuestro Demostrador y celda de piezoelectricidad: está compuesto de circonato de plomo y titanato de plomo. Ha sido montado en un pequeño contenedor de plástico, especialmente diseñado para facilitar su visibilidad, protección y efecto demostrativo.

Nuestro aparato consiste básicamente en una celda piezoeléctrica en la que se generan varios miles de voltios a través del cristal y sirve para demostrar la conversión directa de energía de una forma a otra: de mecánica a eléctrica.

Para aquellos que desean experimentar de otras maneras con este dispositivo piezoeléctrico, la celda está disponible sin montar.

Regresar arriba
Regresar a la página principal de Winsco

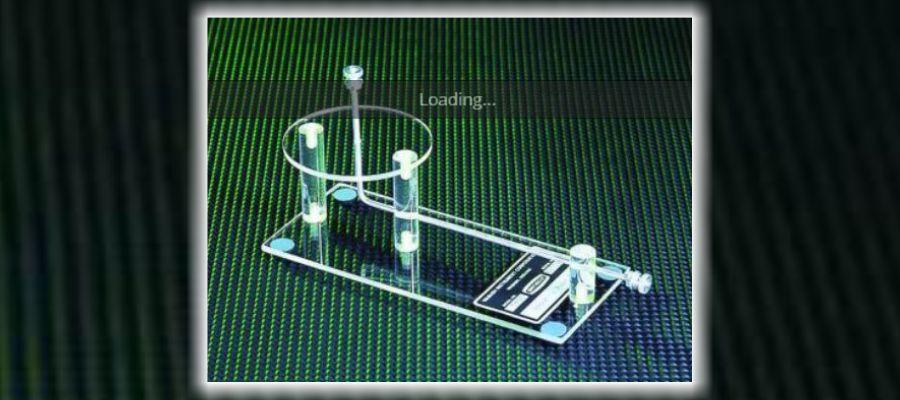

Aparato de la ley de Ampère Winsco GS-785A para laboratorios de Física

El campo magnético creado por una corriente eléctrica puede ser estudiado colocando una brújula (no incluida) debajo del cable conductor o en una mesa que está alrededor del cable vertical. Al mover la brújula a varias posiciones alrededor del cable vertical, la naturaleza circular del flujo magnético será evidente.

El aparato es de acrílico transparente y emplea una varilla de aluminio pesado.

Regresar arriba
Regresar a la página principal de Winsco

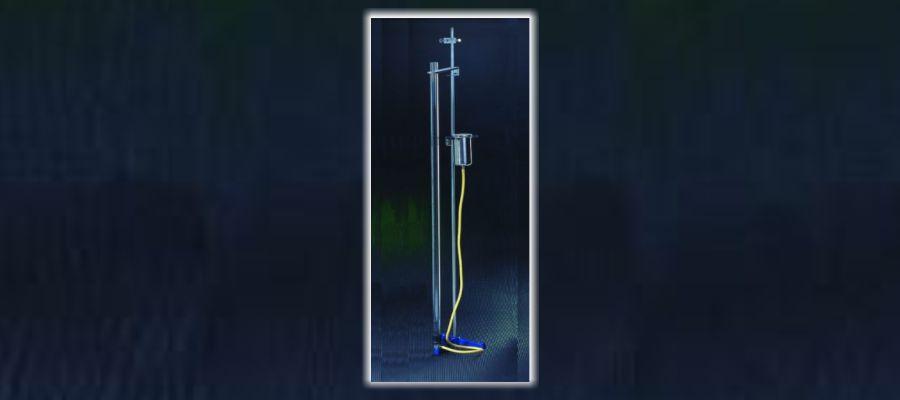

Aparato de Resonancia Winsco GS-910B

Es un dispositivo popular para el uso de estudiantes que permite determinar la longitud de onda y la velocidad del sonido haciendo resonar una columna de aire con un diapasón de frecuencia conocida.

El tubo de plástico transparente está conectado a una lata con agua por tubos flexibles. Hacer subir o bajar el nivel del agua en la lata ajusta la columna de aire en la parte superior del tubo.

El Aparato de Resonancia tiene un tubo de 120 cm, con una escala métrica incorporada de 110 cm. Incluye una abrazadera para sostener un diapasón, pero el diapasón no está incluido.

Altura: 64 cm

Regresar arriba
Regresar a la página principal de Winsco

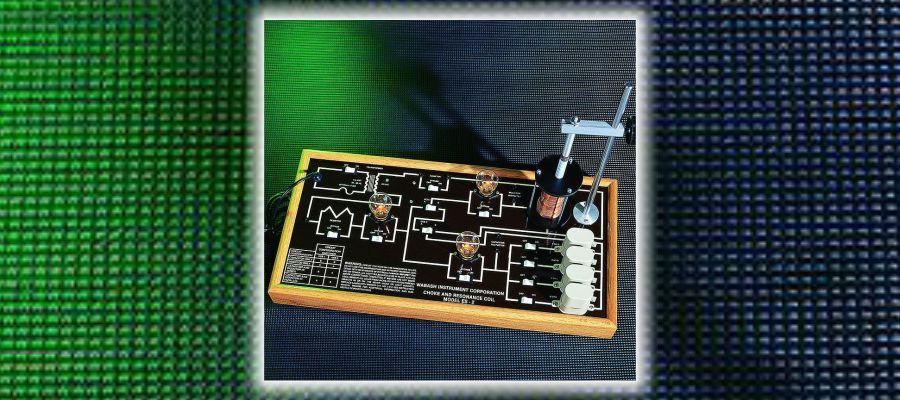

Bobina de reactancia y resonancia Winsco ES-2

Una pieza única para estudiar los elementos básicos de los circuitos eléctricos: resistencia, inductancia y capacitancia. Algunos de los temas que pueden ser trabajados son los siguientes:

• Circuitos en serie y en paralelo con varias combinaciones de resistencia, inductancia y capacitancia
• Serie y resonancia paralela
• Oscilación mecánica en resonancia
• Relaciones voltaje-corriente con capacitancia e inductancia variables
• Potencia y factor de potencia en circuitos de corriente alterna.

Todas las configuraciones están hechas con interruptores montados en paneles según las instrucciones impresas en el panel frontal.

Un transformador incorporado alimenta el circuito a 24 voltios.

Se proporcionan conectores para conexiones de voltímetro y amperímetro.

El núcleo magnético del inductor tiene una escala métrica para poder trazar las curvas.

El manual contiene instrucciones completas para todas las demostraciones, junto con una extensa familia de curvas trazadas.

La unidad se fabricará con un cable y un enchufe adecuados para el país de destino, de acuerdo con sus instrucciones.
