Aparatos Winsco para estudio del espectro de la luz

Los aparatos Winsco le ayudan a comprender cómo ocurre el fenómeno excepcional de la luz, la cual se propaga en forma de ondas.

Los dos aparatos más representativos de nuestra línea de productos espectrales son el Espectroscopio de estudiante (Cód. SP-125) y el Espectroscopio de comparación (Cód. SP-116).

Estos diseños han evolucionado a lo largo de los años para ser reconocidos como amigables con los maestros, debido a su simplicidad y confiabilidad.

Ofrecemos los siguientes productos para experimentos de Física sobre el espectro de la luz

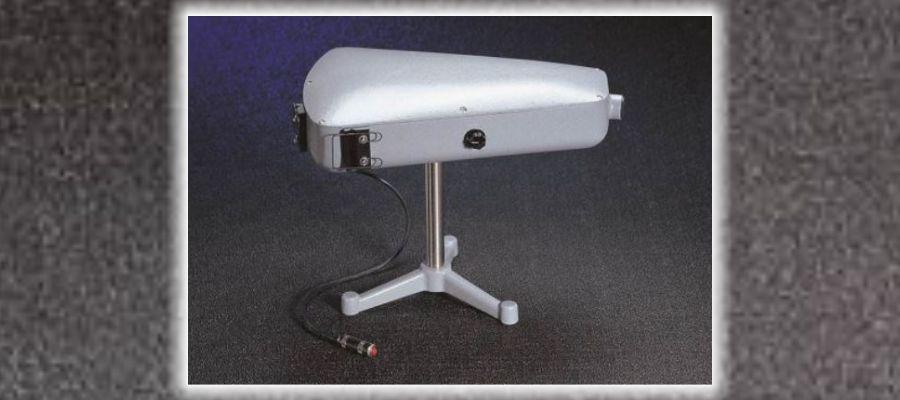

Espectroscopio de comparación Winsco SP-116

Este es un instrumento compacto, diseñado para estudiantes; muestra simultáneamente los espectros de dos tubos de espectro de descarga de gas contra una escala de retroiluminación común que lee en nanómetros.

También puede usarse para observar otras fuentes de luz, como lámparas de haluro, fluorescentes y de vapor de sodio. Utiliza una rejilla de transmisión de 600 líneas por mm para crear una imagen virtual de los dos espectros, uno encima del otro.

La escala, que tiene aproximadamente 75 mm de longitud, solo se ilumina cuando el botón, en el extremo del cable, se mantiene cerrado. Las calibraciones son de 380 a 760 nm.

Clips de alambre sujetan los tubos de espectro de forma segura. La ranura ajustable se controla con el botón que está en el costado. La carcasa de aluminio fundido está recubierta con pintura de poliuretano gris claro. El peso del aparato descansa sobre un poste de acero inoxidable y una base de trípode robusta.

Viene con una batería alcalina de 9 voltios de larga duración.

Los tubos de espectro no están incluidos, pero se encuentran disponibles (con una amplia selección de gases y elementos) en línea.

Regresar arriba
Regresar a la página principal de Winsco

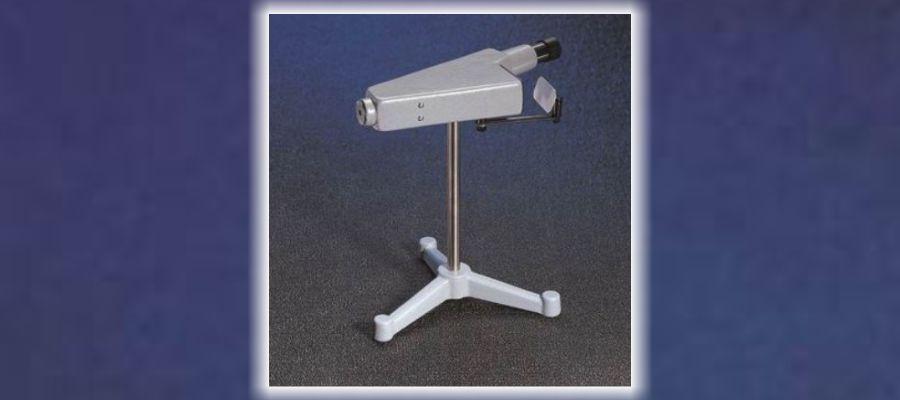

Espectroscopio de lectura directa Winsco SP-125

Este es un instrumento de rejilla de difracción de réplica con una escala interna que muestra a los estudiantes la longitud de onda en nanómetros. Se utiliza para la detección e identificación de elementos por sus líneas de emisión espectral características. También permite observar las líneas más prominentes de Fraunhofer en el espectro solar, o los espectros de absorción de soluciones como las que contienen clorofila o sangre.

La fuente de luz puede estar constituida por sales de llama o tubos eléctricamente excitables, llenos de gases elementales, como helio o nitrógeno.

La rejilla tiene 600 líneas por mm. La escala lee de 380 a 720 nm y tiene una longitud real de aproximadamente 35 mm. Todo el espectro se puede ver de una vez. La ranura es ajustable y viene con un reflector que brinda iluminación de fondo a la escala.

La carcasa es de aluminio fundido en una pieza, recubierta con pintura de poliuretano gris claro. Está montada sobre un poste de acero inoxidable que descansa sobre una base de trípode de hierro fundido.

Regresar arriba
Regresar a la página principal de Winsco

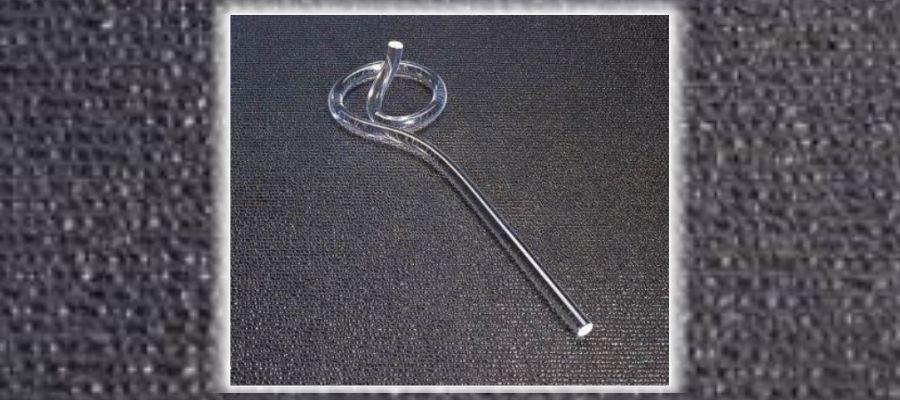

Varilla de luz de Lucita Winsco GS-12-2

Se trata de una varilla de acrílico de 61 cm de longitud, doblada en forma de espiral en uno de sus extremos. Se utiliza para demostrar la curvatura de la luz mediante la reflexión interna total en una varilla de plástico transparente. Ambos extremos de la varilla han sido cortados en forma cuadrada, y han sido lijados y pulidos. Se puede usar casi cualquier fuente de luz, incluida una linterna ordinaria.

Regresar arriba
Regresar a la página principal de Winsco

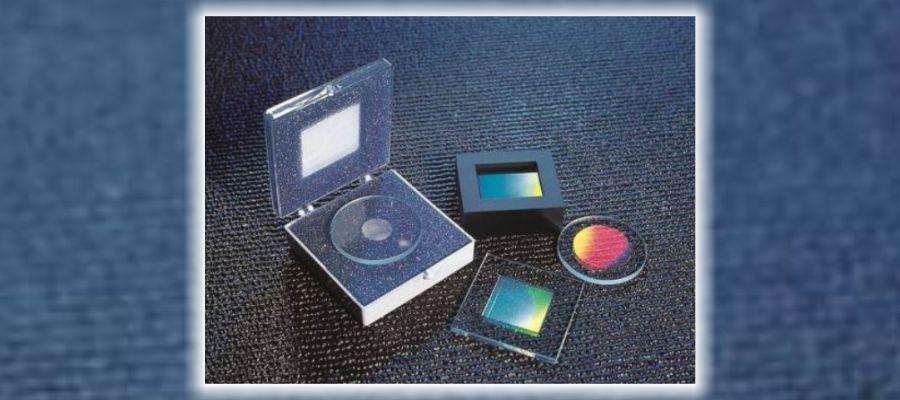

Rejillas de difracción de réplica Winsco PTG

Las rejillas de difracción se utilizan para dividir un haz de luz en sus frecuencias individuales (colores). Permiten que la luz las atraviese y que una porción de ella se difracte en el proceso. El espectro resultante es característico de esa fuente de luz particular y, con estudio, puede identificar los elementos involucrados en la emisión. Se usan típicamente en espectroscopios simples y en bancos ópticos. Las que ofrecemos aquí presentan resoluciones de 600 líneas por mm.

Seleccione la rejilla que mejor se adapte a sus necesidades, o contáctenos para que le proporcionemos la rejilla del tamaño y/o la forma que necesita. Las rejillas vienen empacadas en una caja de plástico con revestimiento de espuma.

Regresar arriba
Regresar a la página principal de Winsco

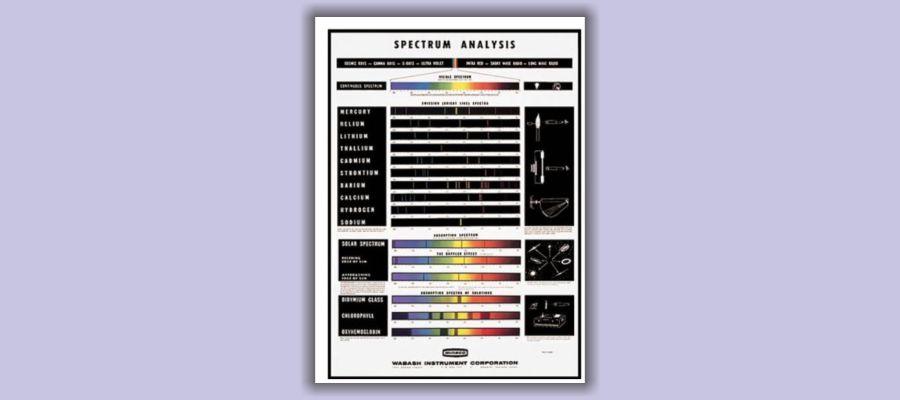

Gráfico de análisis de espectro Winsco SP-187

Este gráfico muestra el espectro continuo visible del sol, así como los espectros de emisión de diez elementos relativamente comunes. Proporciona un excelente punto de partida para mostrar al alumno la individualidad del espectro de cada elemento. También presenta una oportunidad para discutir la relación general entre el número de líneas y el número de electrones presentes en la capa atómica.

Entre otras, se muestra una explicación del “cambio rojo” o efecto Doppler, que es un cambio en la frecuencia percibida, generalmente de una línea de absorción o Fraunhofer. Este se produce cuando la fuente de luz se mueve a gran velocidad hacia el espectador o desde él.

Ciertos materiales y soluciones absorberán selectivamente una o más bandas de luz. Estas bandas oscuras características son muy específicas e identifican con facilidad el material o la solución a través de los cuales pasa la luz. Se muestran bandas de absorción para vidrio de didimio, clorofila y oxihemoglobina.

Una serie de dibujos muestra cómo se producen los espectros y aclara otros aspectos de importancia del análisis espectral.

Regresar arriba
Regresar a la página principal de Winsco

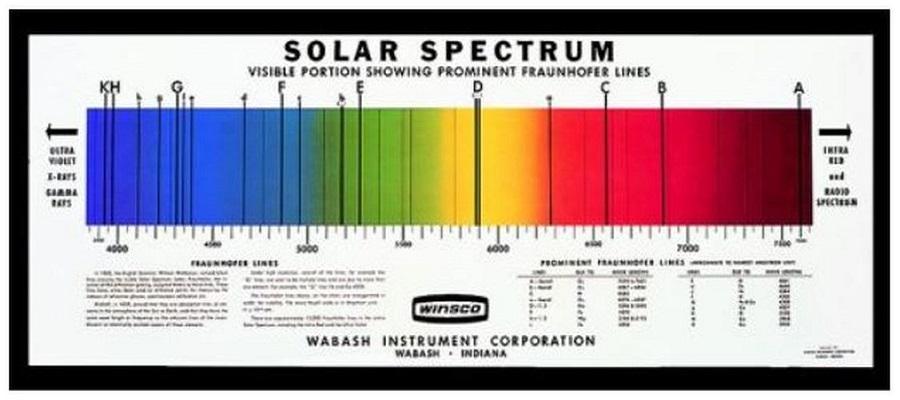

Gráfico del espectro solar Winsco SP-188

Este hermoso gráfico, que cubre la porción visible del espectro solar, muestra la ubicación de las líneas más prominentes de Fraunhofer. Estas líneas oscuras -algunas angostas, otras anchas- son producidas por la absorción de frecuencias específicas dentro de la atmósfera de la tierra o del sol.

Como es una pieza colorida e informativa, constituye una excelente ayuda para la enseñanza en la clase de ciencias. Está impresa en papel grueso, durable, y viene con soportes metálicos en sus bordes superior e inferior; el del borde superior tiene una pestaña para colgarlo en la pared. Sus dimensiones son de 71 cm x 28 cm.

Regresar arriba
Regresar a la página principal de Winsco

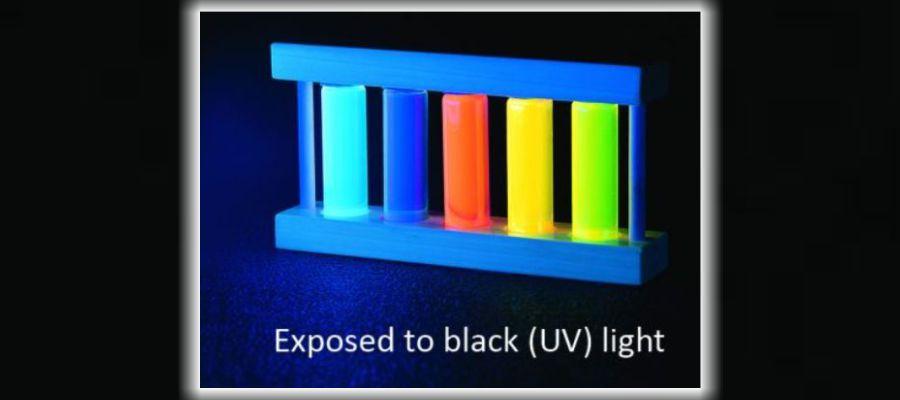

Líquidos fluorescentes Winsco SP-345

Juego de cinco frascos fijados a un marco de madera que contienen líquidos que brillan con una fluorescencia intensa bajo luz ultravioleta. Ilustran la absorción de energía a una frecuencia (UV) y la rerradiación de esa energía a una frecuencia diferente pero visible.

Entre las sales y colorantes presentes en los frascos están el sulfato de quinina, la primulina, la rodamina B, la rodamina 6G y la fluoresceína. Aunque la cantidad de producto químico disuelto es diminuta, se incluye el Material Safety Data Sheet (MSDS), que contiene instrucciones precisas sobre su manejo y almacenamiento, así como información sobre los riesgos de exposición al producto y los procedimientos que se deben seguir si ello ocurre.

Regresar arriba
Regresar a la página principal de Winsco

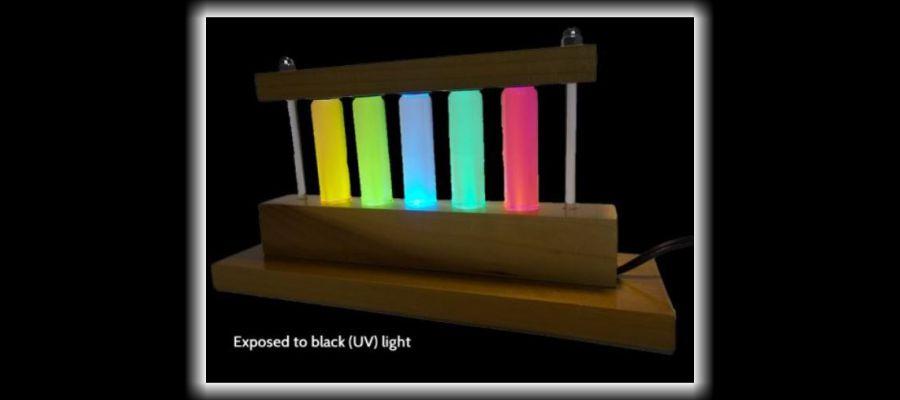

Líquidos fluorescentes con UV incorporado Winsco SP-346

Juego de cinco frascos fijados a un marco de madera y una base que contienen líquidos que brillan con una fluorescencia intensa bajo la luz ultravioleta incorporada al conjunto. Igual que los Líquidos fluorescentes (Cód. SP-345) sirven para ilustrar la absorción de energía a una frecuencia (UV) y la rerradiación de esa energía a una frecuencia diferente pero visible.

El responsable de la demostración presenta los cinco frascos de líquidos que fluorescen cuando son iluminados con la luz ultravioleta incorporada. La energía de la luz UV es absorbida por las partículas disueltas y luego se reirradia a una longitud de onda más larga en el espectro visible.

Entre las sales y colorantes presentes en los frascos están el sulfato de quinina, la rodamina B, la rodamina 6G, la fluoresceína y un detergente doméstico. Aunque la cantidad de producto químico disuelto es diminuta, se incluye el Material Safety Data Sheet (MSDS), que contiene instrucciones precisas sobre su manejo y almacenamiento, así como información sobre los riesgos de exposición al producto y los procedimientos que se deben seguir si ello ocurre.

La luz UV es creada por una formación de LEDs especiales instalados debajo de los frascos. El conjunto ha de estar enchufado a una toma de corriente, y para eso se incluye un cable con interruptor de prendido-apagado.

Este producto no está disponible para 220 v.

Regresar arriba
Regresar a la página principal de Winsco

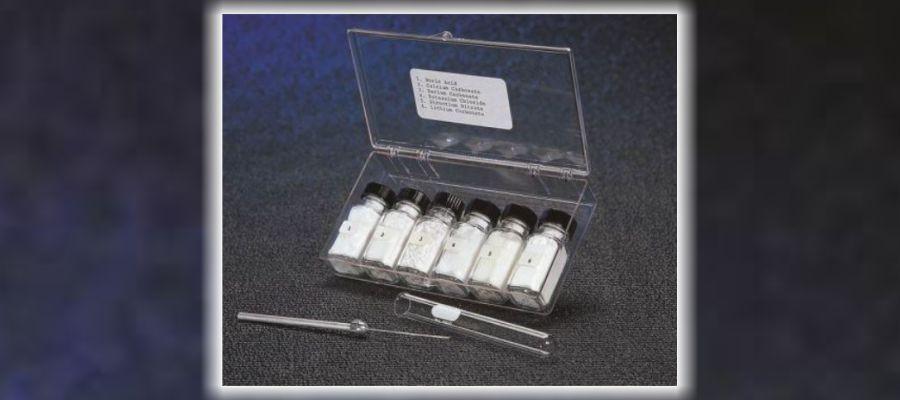

Sales de llama Winsco SP-4700

Selección de seis sales para uso de los estudiantes en la observación de espectros de algunos elementos comunes. Incluye sales de bario, boro, calcio, litio, potasio y estroncio. Cada botella contiene 0,5 oz de sales.

También se proporcionan un tubo de ensayo y una especie de pala cuya extensión (hecha de alambre de nicromo) sirve para introducir las sales directamente en la llama.

El tubo de ensayo se puede llenar parcialmente con agua y sumergirlo luego en una solución de sal antes de introducirlo en la llama.
