Entrenador de diseño avanzado Analógico y Digital Global Specialties PB-505

Entrenador de diseño avanzado Analógico y Digital Global Specialties PB-505
→ Entrenador de diseño avanzado Analógico y Digital Global Specialties PB-505 y PB-505LAB

Entrenador de diseño avanzado Analógico y Digital Global Specialties PB-505

Entrenador de diseño avanzado Analógico y Digital Global Specialties PB-505

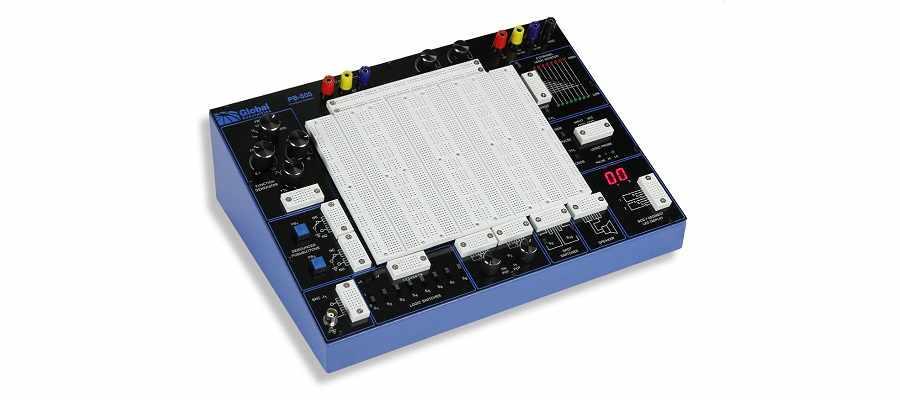

El Modelo PB-505 de Global Specialties es una Estación de Trabajo de Diseño Avanzado Analógico y Digital. Su construcción robusta hace que el entrenador sea ideal para todos los niveles de instrucción en electrónica y diseño. El área de pruebas está comprendida por una placa de pruebas sin soldar (Protoboard o Breadboard) “Premium” de Global Specialties, respaldada por una industria líder y 3 años de garantía. Si quiere incluir el curso de Diseño Avanzado Analógico y Digital solicite el modelo PB-505LAB.

El PB-505 puede ser utilizado para construir desde circuitos básicos en serie o paralelos hasta circuitos complicados y multifacéticos para microcomputadoras, incorporando lo último en la tecnología industrial de hoy.

El PB-505 brinda a los estudiantes una valiosa experiencia de laboratorio desarrollando sus habilidades manuales. Al aplicar las técnicas de placas de pruebas alcanzarán una sólida base de experimentación con circuitos, análisis y solución de problemas.

Los diseñadores experimentados encuentran en el PB-505 un valioso instrumento, que ofrece una plataforma fiable para aplicaciones de diseño más avanzadas y exigentes.

Los entrenadores de Global Specialties brindan la plataforma más completa requerida para facilitar que ingenieros y técnicos obtengan la capacitación necesaria en las carreras de rápido crecimiento en el campo de la tecnología electrónica.

Si usted necesita el Curso Completo de Diseño Avanzado de circuitos Análogos y Digitales PB-505LAB, puede verlo aquí.

Características del Entrenador Análogo / Digital Global Specialties PB-505

  • Ideal para circuitos analógicos, digitales y micro-procesadores
  • Incluye un Generador de Funciones con formas de ondas continuamente variables
  • Fuente de poder de triple salida para una variedad de niveles de Voltaje
  • Pulsadores Digitales (2) para prueba lógica de circuitos
  • Indicadores lógicos de búfer alto y bajo
  • Punta de prueba lógica
  • Salida AC
  • Circuitos de pantalla (2) de BCD a LED
  • Monitor lógico de 8 canales
  • Parlante para experimentos de Audio
  • Placa de pruebas removible que brinda la flexibilidad de construir circuitos fuera del laboratorio
  • Ofrece la opción de cursos Analógico & Digital
  • 3 años de garantía en todas las partes y labor

Algunos experimentos a realizar con el entrenador PB-505 de Global Specialties

Utilice el PB-505 para construir una amplia variedad de experimentos, incluyendo pero sin estar limitados a:

  • Circuitos de Opto-Dispositivos
  • Relojes
  • Multi-vibradores
  • Circuitos de Oscilador
  • Temporizadores
  • Circuitos de Generador de Funciones
  • Circuitos Lógicos
  • Compuertas
  • Contadores
  • Flip-Flops
  • Convertidores Analógico a Digital y Digital a Analógico
  • Circuitos de Integración de Media Escala
  • Lazo Cerrado de Fase
  • Amplificador Operacional

Especificaciones Técnicas Entrenador Análogo / Digital Global Specialties PB-505

  • Alimentación Línea AC: 115VAC @ 60Hz (típica)
  • Fuentes de Poder:
    • DC Fijo: +5VDC 1.0A máx., corriente limitada, Ondulación (ripple) <5mV
    • AC Fijo 12.6 VAC con tap central @ 100 mA
    • + DC Variable: +1.3V @150mA a +15VDC @500mA, Ondulación (ripple) < 5mV
    • - DC Variable: -1.3VDC @ 150mA a -15VDC @500mA, Ondulación (ripple) < 5mV
  • Bornes (7):
    • cuatro para DC: DC Variable +, DC Variable -, +5 VDC, Tierra.
    • Tres para AC: dos para salida de 12.6 VAC y uno para el tap central.
  • Pulsadores
    • (2) Botonera, Pulsadores de salida del colector abierto. Cada uno con 1 salida normalmente abierta, y 1 con salida normalmente cerrada. Cada salida puede descender hasta 250 mA.
  • Punta de Prueba Lógica
    • Detecta Lógica Alta, Lógica Baja y Eventos de Disparo Simple
    • Lógica Alta: 2.2V (nominal) en modo TTL, 70% de Vcc en modo CMOS.
    • Lógica Baja: 0.8V en modo TTL, 30% de Vcc en modo CMOS.
    • Modo de Memoria: Detecta eventos de disparo simple y retiene la indicación hasta que el interruptor Pulso/Memoria esté intercambiado
  • Generador de Funciones
    • Rango de Frecuencia: 0.1Hz a 100KHz, 6 rangos
    • Voltaje de Salida: 0 a + 10Vp-p en 50 Ω de carga (20Vp-p en circuito abierto), protegido contra cortocircuito
    • Impedancia de Salida: 600Ω excepto TTL
    • Salida Formas de Ondas: Sinusoidal, Cuadrada, Triangular & TTL
    • Distorsión Onda Sinusoidal: <3% @1Khz típico
    • Pulso TTL: tiempo subida/bajada: <25ns, conduce 10 cargas TTL (TTL disponible con generador de funciones configurado en modo de onda cuadrada)
    • Onda Cuadrada: tiempos de subida/bajada 0.5μs
  • Interruptores Lógicos
    • (8) Interruptores Lógicos para seleccionar Alto Lógico y Bajo Lógico
    • Nivel Bajo Lógico: Tierra
    • Nivel Alto Lógico: Conmutables entre +5V y las fuentes de poder variables positivas.
    • Interruptores (2) Único de Doble Tiro (SPDT)-no comprometido
  • Indicadores Lógicos
    • LED: 16 LED; (8) rojos para indicar Alto lógico y (8) verdes para indicar el Bajo Lógico
    • Umbral: 2.2V (nominal) en modo TTL/+5V, 70% (nominal) de voltaje de operación seleccionado en modo CMOS.
    • Umbral Lógico Bajo: 0.8V (nominal) en modo TTL/+5V, 30% (nominal) de voltaje de operación seleccionado en modo CMOS.
  • Conectores: 2 c/u BNC - no comprometido
  • Potenciómetros: Dos (2): 1 kΩ y 10 kΩ - no comprometido
  • Parlante: 8 Ω, 0.25 W - no comprometido
  • Pantallas: (2) BCD a 7 Segmentos. Pantalla de Circuitos con: 20 LED rojos y circuito decodificador/driver
  • Placa de Prueba, Breadboard o Protoboard:
    • Placa extraíble de plexiglás (PB-3) con 2520 puntos de conexión y 200 puntos de conexión adicionales conectados internamente a las salidas de la fuente de conexión y a tierra.
  • Peso: 10 lbs (4.6 kg)
  • Dimensiones: 6.5 x 19 x 11.5" (165 x 482 x 292 mm)

Accesorios Opcionales para Entrenador Análogo / Digital Global Specialties PB-505

  • Curso disponible separado o en un paquete, Modelo PB-505Lab
  • WK-1: Kit Puente de alambre, 350 piezas
  • WK-2: Kit Puente de alambre, 140 piezas
  • WK-3: Kit Puente de alambre, 70 piezas
  • WK-4: Kit Puente de alambre, 100 piezas con consejos mecánicos
Serie GSPA: adaptadores para el prototipo
  • GSPA-K1: Kit adaptador de montaje superficial a DIP, 6 tarjetas adaptadoras
  • GSPA-K2: Kit adaptador de montaje superficial, 11 tarjetas adaptadoras
  • GSA-3185: Set de puntas de prueba Minipro
  • PRO-50A: Multímetro Digital

Descargar Hoja de datos del entrenador de diseño avanzado Analógico y Digital Global Specialties PB-505.

Regresar a la Página Principal de Entrenadores de electrónica de Global Specialties.

Descargar Catálogo completo de productos de Global Specialties.

Curso para el Entrenador de diseño avanzado Analógico y Digital Global Specialties PB-505LAB

Curso completo de diseño avanzado Analógico y Digital Global Specialties PB-505LAB
Curso de diseño avanzado Analógico y Digital Global Specialties PB-505LAB
Curso incluido con el Entrenador de diseño avanzado Analógico y Digital Global Specialties PB-505LAB

El modelo Global Specialities PB-505LAB, es un curso integral en electrónica analógica y digital, que utiliza el entrenador PB-505 como base para sus experimentos.

El laboratorio incluye toda la Electrónica Fundamental, así como los currículos de electrónica digital Incluye dos libros de laboratorio escritos en idioma inglés: Electronic Fundamentals y Digital Electronics.

Incluye también un kit con más de 150 pequeños componentes necesarios, como LEDs, resistencias y cables para puentear o conectar entre dos puntos.

Los estudiantes aprenderán desde los fundamentos de la electricidad, pasando por circuitos de lógica combinatoria y conceptos de microcomputadora. Los estudiantes también aprenderán al involucrarse no solo en las prácticas de experimentos incluidas, sino en el diseño de circuitos, su implementación y la construcción de prototipos en el protoboard incorporado en el PB-505.

Libros de experimentos incluidos con el PB-505LAB

  • GSC-2301 Electronics Fundamentals Student Text (Fundamentos de electrónica Texto del estudiante)
  • GSC-2302 Electronics Fundamentals Instructor Guide (Fundamentos de electrónica Guía del Profesor)
  • GSC-2311 Electronics Fundamentals Lab Manual (Fundamentos de electrónica Manual de Laboratorio)
  • GSC-2312 Electronics Fundamentals Lab Solution Set (Fundamentos de electrónica Conjunto de soluciones de laboratorio)
  • GSC-3200 Digital Electronics Student Text (Electrónica Digital Texto del estudiante)
  • GSC-3201 Digital Electronics Instructor Guide (Electrónica Digital Guía del Profesor)

Contenido de los libros de experimentos:


Fundamentos de Electrónica

  • Fundamentos de Electricidad
  • Ley de Ohm
  • Circuitos serie, Circuitos Paralelos
  • Circuitos Combinacionales
  • Corriente de control
  • Cerrado, abierto, cortos
  • Interruptores
  • Teorema de Thevenin
  • Puente de Wheatstone
  • Capacitores, Inductores
  • Circuitos de cambio de fase
  • Impedancia
  • Circuitos Resonantes
  • Transformadores
  • Rectificadores y Filtros
  • Circuitos Integrados
  • Transistores Amplificadores
  • Osciladores
  • Circuitos de control de Potencia

Electrónica Digital

  • Sistema de Numeración y Códigos
  • Binario, Decimal, Hexadecimal, Octal & ASCII
  • Puertas Lógicas & Álgebra de Boole
  • Circuitos de Lógica Combinacional
  • Flip-Flops
  • Aritmética Digital
  • Contadores & Registros
  • Familias de Circuitos lógicos Integrados
  • Lógica TTL
  • MOSFETS
  • CMOS
  • Interface CMOS & TTL
  • Integración Mediana Escala
  • Decodificadores
  • Codificadores
  • Data Conversión & Adquisición
  • Conceptos de Micro-computación
