Entrenador de diseño electrónico avanzado Analógico y Digital Global Specialties PB-507

Entrenador de diseño electrónico  avanzado Analógico y Digital Global Specialties PB-507
→ Entrenador de diseño electrónico avanzado Analógico y Digital Global Specialties PB-507 y PB-507LAB

Entrenador de diseño electrónico avanzado Analógico y Digital Global Specialties PB-507

Entrenador de diseño avanzado Analógico y Digital Global Specialties PB-507

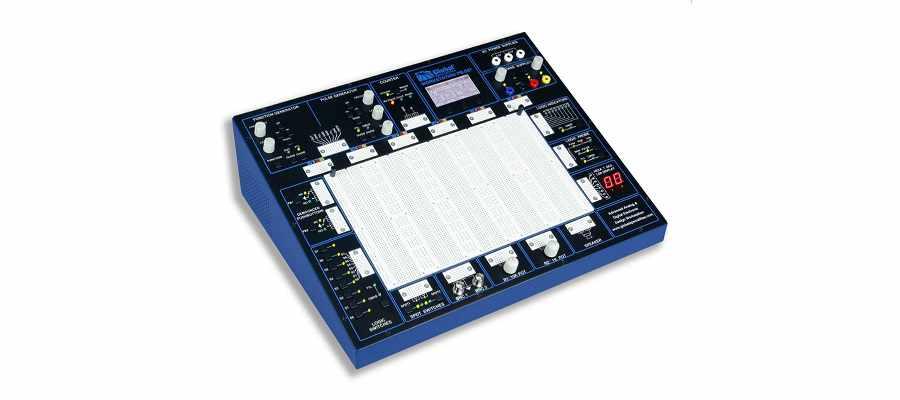

La Estación de Trabajo de Diseño Electrónico Avanzado Analógico & Digital, Modelo PB-507 de Global Specialties, es una muy poderosa y versátil herramienta tanto para diseñadores de circuitos e ingenieros, como para técnicos, estudiantes y aficionados. Con controles todos digitales, el puerto USB y una gran variedad de accesorios para circuitos integrados, permite construir prácticamente cualquier tipo de circuito, ya sea analógico como digital de manera rápida y precisa. Si quiere incluir el curso de Diseño Electrónico Avanzado Analógico y Digital solicite el modelo PB-507LAB.

El PB-507 ofrece un nuevo LCD que permite visualizar la configuración del módulo activo seleccionado. Al tocar uno de los elementos de control, la pantalla LCD cambiará al módulo deseado mostrando su configuración. Además cuenta con una conexión USB que le permitirá observar y controlar los valores del módulo desde una PC. Esta característica, le permitirá proyectar los controles a una pantalla visual grande en un salón de clases, para que todos los estudiantes puedan observar y seguir los experimentos.

El área de la placa de pruebas es el más grande de nuestra familia de entrenadores. La placa puede removerse y remplazarse muy fácilmente.

El PB-507 está diseñado para soportar el más duro de los tratamientos y fue construido con componentes de la más alta calidad para brindar muchos años de servicio confiable. Todos los circuitos son completamente digitales y facilitan su verificación y calibración.

Si usted necesita el Curso Completo de Diseño Electrónico Avanzado de circuitos Análogos y Digitales PB-507LAB, puede verlo aquí.

Características del Entrenador Análogo / Digital Global Specialties PB-507

  • Las pantallas LCD muestran la configuración de cada módulo activo
  • La conexión USB permiten observar y controlar la estación de trabajo desde una PC
  • Seleccione su fuente de alimentación: 6.3 / 12.6 V de poder AC, 5 V DC o variable ±20 V DC
  • Obtenga energía de los conectores tipo banana o de los puntos de conexión de las fuentes de alimentación, por encima de cada tira bus de la placa de prueba
  • Su poderoso generador de funciones, tiene un ancho de banda de 1 MHz, y salidas de formas de ondas sinusoidal, triangular y cuadrada
  • Su generador de pulso puede operar como un segundo generador de funciones independiente, y permite modificar el ciclo de trabajo de 10-90%
  • El módulo del contador de frecuencia muestra los resultados de circuitos especialmente diseñados
  • La placa de prueba de circuitos empotrada es removible y poseen más de 4,100 puntos de contacto

Módulos del entrenador PB-507 de Global Specialties

El entrenador de electrónica PB-507 incluye los siguientes módulos:

  • Fuente de Alimentación DC*
  • Fuente de Alimentación AC
  • Generador de Funciones*
  • Generador de Pulso*
  • Contador de Frecuencia *
  • Indicadores Lógicos
  • Punta de Prueba Lógica
  • Decodificador Hexagonal a 7 Segmentos
  • Pulsadores de Rebote
  • Llaves Lógicas
  • Llaves SPDT
  • Conectores BNC
  • Potenciómetros
  • Parlante
  • Módulo Activo que funciona con LCD*

Especificaciones Técnicas Entrenador Análogo / Digital Global Specialties PB-507

  • Alimentación Línea AC: 3 cables con interruptor para seleccionar 110V / 220V
  • Fuentes de Poder:
    • DC Fijo: +5VDC 1.0A máx.
    • AC Fijo 12.6 VAC con tap central @ 100 mA
    • + DC Variable: +0 a +20VDC @500mA
    • - DC Variable: -0 a -20VDC @500mA
  • Interfaz para computadora:
    • USB 2.0.
  • Generador de Funciones
    • Rango de Frecuencia: 0.1Hz a 1MHz, 7 rangos seleccionables
    • Voltaje de Salida: 0 a + 10V (20Vp-p)
    • Impedancia de Salida: 600Ω
    • Salida Formas de Ondas: Sinusoidal, Cuadrada, Triangular & TTL
  • Generador de Pulso
    • Rango de Frecuencia: 0.1Hz a 1MHz, 7 rangos
    • Salida Modos: TTL o CMOS con selector
    • Voltaje de Salida: 0 a 15Vp-p
    • Rango de ciclo de trabajo: 0 a 90%
  • Contador de Frecuencia
    • Rango de Frecuencia 0.1 Hz – 1 MHz
  • Pantalla LCD
    • Pantalla LCD: lectura de voltios, amperes y frecuencia
  • Pantalla de 7 Segmentos
    • (2) BCD a circuitos de pantalla de 7 segmentos
  • Indicadores Lógicos
    • 8 Indicadores LED bicolor: Rojo (Alto) y Verde (Bajo)
  • Punta de Prueba Lógica
    • Punta de Prueba Lógica compatible TTL/CMOS
  • Interruptores Lógicos
    • (8) Interruptores lógicos individuales
  • Parlante: 8 Ω, 0.25 W
  • Pulsadores de doble rebote
    • Dos (2)Pulsadores de salida del colector abierto.
  • Interruptores
    • (2) Interruptores monopolares de doble tiro (SPDT)
  • Conector BNC: 2 conectores BNC
  • Potenciómetros: Dos (2): 1 kΩ y 10 kΩ - no comprometido
  • Placa de Prueba, Breadboard o Protoboard:
    • Placa extraíble de 4150 puntos de conexión.
  • Bus para Distribución de Voltaje:
    • Conectado directamente a las salidas de la fuente de alimentación.
  • Peso: 14.5 lbs
  • Dimensiones: 5.5” x 16.5” x 12.75” (Al x An x Pr)
  • Garantía: Garantía limitada de 2 años

Accesorios Opcionales para Entrenador Análogo / Digital Global Specialties PB-507

  • Curso disponible separado o en un paquete, Modelo PB-507LAB
  • WK-1: Kit Puente de alambre, 350 piezas
  • WK-2: Kit Puente de alambre, 140 piezas
  • WK-3: Kit Puente de alambre, 70 piezas
  • WK-4: Kit Puente de alambre, 100 piezas con consejos mecánicos
Serie GSPA: adaptadores para el prototipo
  • GSPA-K1: Kit adaptador de montaje superficial a DIP, 6 tarjetas adaptadoras
  • GSPA-K2: Kit adaptador de montaje superficial, 11 tarjetas adaptadoras
  • GSA-3185: Set de puntas de prueba Minipro
  • PRO-50A: Multímetro Digital

Descargar Hoja de datos del entrenador de diseño avanzado Analógico y Digital Global Specialties PB-507.

Regresar a la Página Principal de Entrenadores de electrónica de Global Specialties.

Descargar Catálogo completo de productos de Global Specialties.

Curso de diseño electrónico avanzado Analógico y Digital Global Specialties PB-507LAB

Curso completo de diseño avanzado Analógico y Digital Global Specialties PB-507LAB
Curso de diseño electrónico avanzado Analógico y Digital Global Specialties PB-507LAB
Curso incluido con el Entrenador de diseño avanzado Analógico y Digital Global Specialties PB-507LAB

Global Specialities PB-507LAB es un curso integral en electrónica analógica y digital que utiliza el entrenador PB-507 como base para sus experimentos.

El laboratorio incluye toda la Electrónica Fundamental Segunda edición, así como los currículos de electrónica digital. Incluye varios libros de laboratorio escritos en idioma inglés bajo los títulos Electronic Fundamentals y Digital Electronics.

Incluye también un kit con más de 150 pequeños componentes necesarios, como LEDs, resistencias y cables para puentear o conectar entre dos puntos.

Los estudiantes aprenderán desde los fundamentos de la electricidad, pasando por circuitos de lógica combinatoria y conceptos de microcomputadora. Los estudiantes también aprenderán al involucrarse no solo en las prácticas de experimentos incluidas, sino en el diseño de circuitos, su implementación y la construcción de prototipos en el protoboard incorporado en el PB-507.

Libros de experimentos incluidos con el PB-507LAB

  • GSC-2301 Electronics Fundamentals Student Text (Fundamentos de electrónica Texto del estudiante)
  • GSC-2302 Electronics Fundamentals Instructor Guide (Fundamentos de electrónica Guía del Profesor)
  • GSC-2311 Electronics Fundamentals Lab Manual (Fundamentos de electrónica Manual de Laboratorio)
  • GSC-2312 Electronics Fundamentals Lab Solution Set (Fundamentos de electrónica Conjunto de soluciones de laboratorio)
  • GSC-3200 Digital Electronics Student Text (Electrónica Digital Texto del estudiante)
  • GSC-3201 Digital Electronics Instructor Guide (Electrónica Digital Guía del Profesor)

Descargar Hoja de datos del entrenador de diseño avanzado Analógico y Digital Global Specialties PB-507.

Regresar a la Página Principal de Entrenadores de electrónica de Global Specialties.
