Simuladores entrenadores de energías alternativas Horizon HRET

Nuestros entrenadores de energías alternativas o renovables Horizon HRET permiten la enseñanza de la generación y almacenamiento de energías limpias, o energías verdes. Se consideran energías renovables todas aquellas que provienen de recursos naturales y de fuentes inagotables, todas aquellas que, al producirlas, no contaminan.

Descargar documentación disponible (ficha técnica y guía de experimentos)

ENTRENADOR DE ENERGÍAS ALTERNATIVAS HORIZON HRET

La plataforma de formación más avanzada, para sus experimentos más avanzados

• Permite explorar la ciencia de vanguardia que hay detrás de la ingeniería de energías alternativas.
• Cuenta con docenas de módulos de expansión personalizables
• Construido con materiales duraderos, de alta resistencia para una calidad de por vida.

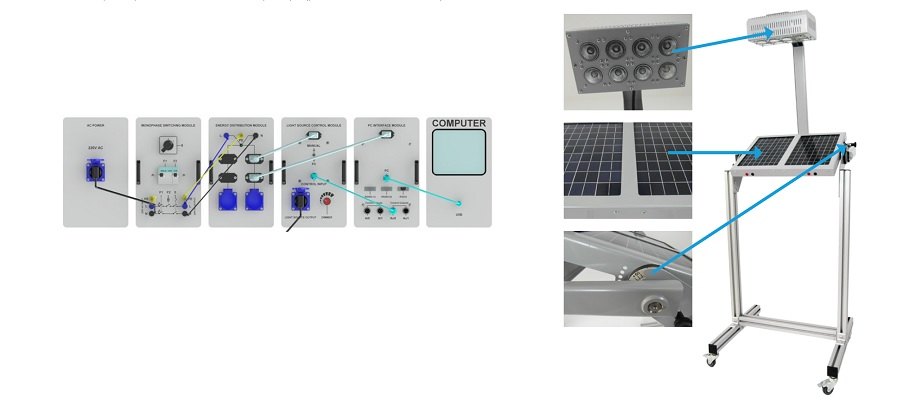

Formación fotovoltaica de grado profesional

Si espera lo mejor de sus estudiantes, asegúrese de que entrenan con el mejor equipo. Ya sea usted un instructor de escuela secundaria con estudiantes vocacionales / técnicos o tenga estudiantes de ingeniería en una universidad o escuela técnica, nuestro extenso plan de estudios y una amplia variedad de módulos de expansión garantizan que el Entrenador de energía renovable se pueda personalizar para adaptarse perfectamente a su laboratorio fotovoltaico.

Las características incluyen:

• Más de 20 módulos diferentes disponibles
• Fusible de protección para algunos módulos
• Ajuste de software para simulación eólica y solar y módulo de potenciómetro lineal
• Adquisición de datos y gráficos en tiempo
• Simulaciones de software y diagramas de circuitos
• Soporte curricular completo para todos los experimentos
• Actividades alineadas con NABCEP

Descargar documentación disponible (ficha técnica y guía de experimentos)

Contáctenos

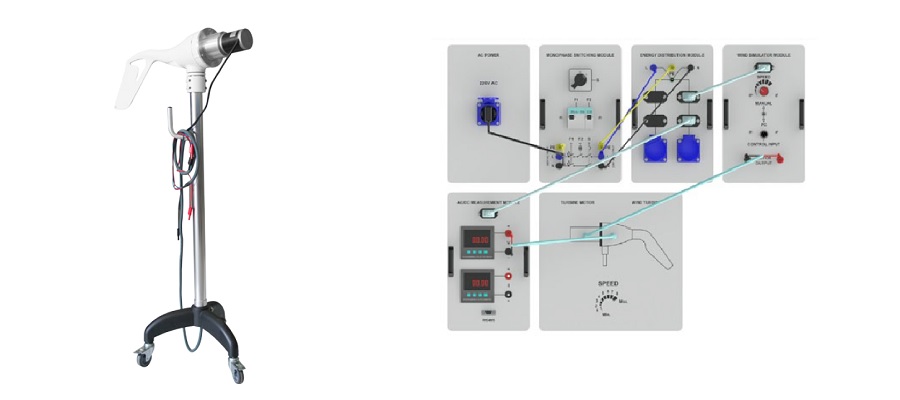

Energía eólica independiente del clima

Puede ejecutar experimentos de energía eólica en su laboratorio independientemente del clima afuera. La adición del módulo Simulador de viento permite a sus estudiantes analizar la salida de su turbina incluso cuando el viento real no está cooperando.

Los estudiantes pueden explorar:

• Velocidad del viento y voltaje de la turbina
• Operación de turbina cargada vs sin carga
• Salida de la turbina medida por módulos de medición aislados
• Módulo de adquisición de datos (DAQ) para recopilar datos a través de computadoras personales

Descargar documentación disponible (ficha técnica y guía de experimentos)

Contáctenos

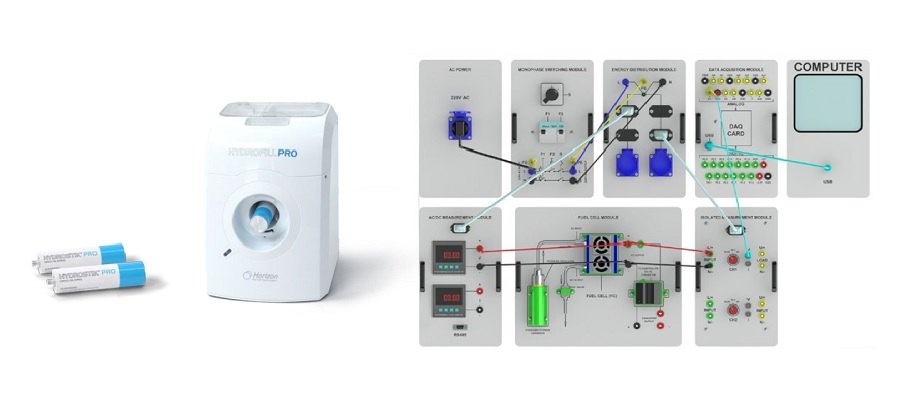

Red eléctrica inteligente con hidrógeno

Cuando el viento no sopla y el sol no brilla, el hidrógeno proporciona una solución de almacenamiento de energía para mantener la energía renovable. Agregue el Módulo de celda de combustible y sus estudiantes pueden experimentar con una red eléctrica completamente renovable.

Opcionalmente se puede agregar:

• Estación de recarga de hidrógeno Hydrofill Pro
• Cartuchos de almacenamiento de hidrógeno Hydrostik Pro

Los estudiantes pueden explorar:

• Generación de hidrógeno con energía solar y eólica
• Respaldos de pilas de combustible para sistemas solares y eólicos
• Soluciones de almacenamiento de hidrógeno

Descargar documentación disponible (ficha técnica y guía de experimentos)

Contáctenos

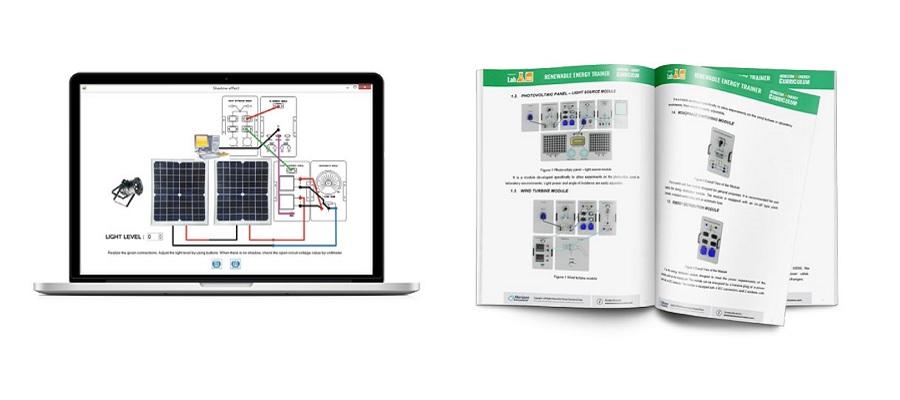

Simulación controlada por computadora y plan de estudios

Simulación controlada por computadora

El software incluido con el Entrenador de energías renovables asegura que sus estudiantes tengan la capacidad de observar, recopilar y controlar todos los aspectos de sus experimentos, desde ajustar la configuración en los módulos individuales hasta recopilar y analizar los datos obtenidos.

Utilice el software para:

• Modificar los parámetros de simulación
• Registrar y exportar datos experimentales

Plan de estudios

Nuestro extenso plan de estudios ofrece experimentos y actividades para cada módulo, en niveles que van desde la escuela secundaria hasta la institución técnica y Universidad. Puede elegir explorar la energía solar, la eólica y la de hidrogeno durante un semestre completo, o seleccionar algunos experimentos para complementar las actividades existentes.

El material cubierto incluye:

• Introducción a las características de cada módulo
• Experimentos solares, eólicos y de hidrógeno
• Libro “en línea” de energías renovables que explora conceptos sobre celdas de combustible, energía solar y tecnologías eólicas
• Hojas de trabajo del alumno para la experimentación en el aula
• Incluye material de apoyo para el profesor.

Descargar documentación disponible (ficha técnica y guía de experimentos)

Contáctenos

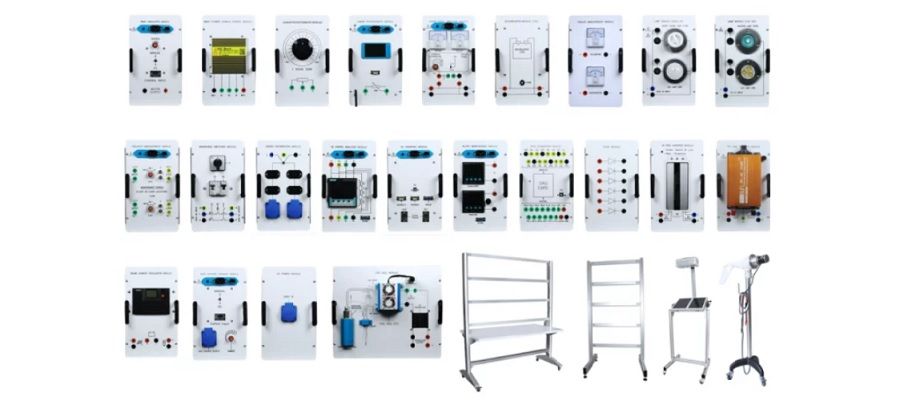

ESPECIFICACIONES DE LOS MÓDULOS DEL ENTRENADOR DE ENERGÍAS RENOVABLES

ESPECIFICACIONES DE LOS MÓDULOS DEL ENTRENADOR DE ENERGÍAS RENOVABLES

Soporte Móvil

Fabricado con materiales de calidad profesional, el módulo móvil puede contener de forma segura hasta 18 módulos diferentes.
Sus ruedas giratorias suaves brindan una fácil movilidad a través de diferentes superficies de piso.

Características técnicas:

Dimensiones: 189mmx119mmx70mm
Peso: 34 kilogramos

Módulo de adquisición de datos

Para fines de uso general de adquisición de datos analógicos / digitales de diferentes módulos / salidas.

Características técnicas:

8 entradas analógicas (12 bits, 10 kS / s)
2 salidas analógicas estáticas (12 bits)
12 entradas / salidas digitales
Contador de 32 bits
Compatible con: LabVIEW, LabWindows and Visual Studio.NET.
Con MATLAB se pueden evaluar los datos adquiridos
Terminales de conexión: tomas de seguridad de 4 mm
Dimensiones: 300 mm x 205 mm x 148 mm (Al x An x Pr)
Peso: 2,8 kg

Panel solar con ángulo de luz ajustable

El panel solar con ángulo de luz ajustable viene con 2 paneles solares Policristalinos y un foco halógeno para simular la luz solar. El brillo del foco halógeno se puede ajustar mediante un atenuador o el software de simulación Incluido. Con 3 ajustes de inclinación diferentes, el módulo simula: luz del día - amanecer a atardecer, estaciones del año, posición del país en el mundo.

Lámpara Halógena
Potencia: 400W
Fuente de alimentación: 230 V

Módulo solar:
Voltaje por módulo fotovoltaico: 21.5 V
Corriente de Corto-circuito: 640 mA
Corriente Máxima: 10 Wp
Peso: 33 kg
Dimensiones: 173mm x 91mm x 61mm

Módulo turbina de viento

Impulsado por un motor de 100W DC.
Potencia: 150W
Terminales de conexión: tomas de seguridad de 4 mm
Peso: 4.9 kg

Módulo simulador de viento

El módulo es para ajustar la velocidad de la turbina eólica por potenciómetro o por software.
Potencia: 160 W
Fuente de alimentación: 230 V
Terminales de conexión: tonas de seguridad de 4 mm
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 3.2 kg

Módulo de control de carga de turbina eólica

Controlador de carga eólica industrial según las necesidades de batería. Convierte la salida de CA de la turbina eólica en voltaje de CC para cargar la batería. Si la velocidad del viento está por encima del límite, obliga a reducir la velocidad angular de la turbina eólica.

Voltaje nominal de la batería: 12 V
Voltaje de frenado del generador de viento: 15/30 V
Terminales de conexión: tomas de seguridad de 4 mm
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 2.8 kg

Módulo de potenciómetro lineal

Para fines de uso general de aplicaciones de carga resistiva.

Ajustable de 0-1 Kohm
Ajustable manualmente
Terminales de conexión: tomas de seguridad de 4 mm
Dimensiones: 300 mm x 205 mm x 148 mm (HxWxD)
Peso: 2.8 kg

Módulo Potenciómetro Electrónico

Para fines de uso general de aplicaciones de carga resistiva.

Ajustable de 0-1 Kohmios (en pasos de 1 ohmio)
Ajustable manualmente o por software
En el modo de barrido, los valores de resistencia y los pasos de tiempo son ajustables
Monitor LCD
Terminales de conexión: tomas de seguridad de 4 mm
Dimensiones: 300mmx205mm x148mm (HxWxD) Peso: 4.4 kg

Módulo simulador de panel solar

El módulo es un emulador solar realista.

Voltaje de salida ajustable: 4-22 V
Corriente máx. cortocircuito: 2 A
Intensidad de luz ajustable de 20% ... 100%
Diodo de derivación conectable
A prueba de cortocircuitos
Potencia: 40 W
Pantallas: Voltímetro 0-20V (analógico), amperímetro 0 ... 5ª (analógico)
Fuente de alimentación 230 V
Dimensiones: 300mmx205mm x148mm (HxWxD) Peso: 3.4 kg
Protección con fusible

Módulo acumulador

El módulo del acumulador solar está equipado con un acumulador de plomo Completamente cerrado, que no requiere mantenimiento y permite su uso en cualquier lugar.

Voltaje: 12 V
Capacidad: 7 Ah
Recargable
Protección de sobre corriente
Terminales de conexión: tonas de seguridad de 4 mm
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 4.5 kg
Protección con fusible

Módulo de medición analógica

Para fines de uso general; 1 amperímetro industrial, 1 voltímetro industrial.

Voltímetro: 0-30 V
Amperímetro: 0-5A
Terminales de conexión: tonas de seguridad de 4 mm
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 2.4 kg

Módulo de lámpara 220V

El módulo de lámpara permite el estudio y la comparación de la bombilla de bajo consumo y la bombilla LED. Esto permite investigar una variedad de escenarios de consumo de energía.

Bombilla de bajo consumo: 15 W
LED: 5 W
Voltaje de funcionamiento: 230 V
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 2.4 kg
Protección con fusible

Módulo de lámpara de 12V

El módulo de lámpara permite estudiar y comparar luces halógenas y LED. Las bombillas tienen el mismo brillo y se pueden activar individualmente. Esto permite investigar una variedad de escenarios de consumo de energía.

Lámparas halógenas 50W
LEDs 3W
Voltaje de operación: 12V
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 2.4 kg
Protección con fusible

Módulo de medición aislado

Para adaptar y transferir señales de alta amplitud al módulo de adquisición de datos u otros propósitos.

Medición de señales en el rango de 0 a 500 V sin perturbarlas (aisladas)

Terminales de conexión: tomas de seguridad de 4 mm y BNC
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 2.8 kg
Fuente de alimentación: 230 V
Protección con fusible

Módulo de conmutación monofásico

Para uso general, especialmente aplicaciones de voltaje de red; Interruptor industrial, 1 disyuntor de corriente residual industrial, disyuntor industrial.

Este módulo evita que los estudiantes tengan peligro de descarga eléctrica.

Suministro de red 230 V / 10 A
Corte automático 10A
Interruptor principal
Disyuntor de corriente residual
Salida: tomas de seguridad de 4 mm
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 2,4 kg

Módulo de distribución de energía

Para distribuir energía a múltiples módulos con diferentes tipos de enchufes.

Tomas de seguridad de 4 mm
Tomas IEC
Enchufes
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 2,5 kilogramos

Módulo Analizador de energía AC

El analizador de energía de CA es un dispositivo independiente que monitorea más de veinticinco parámetros. El medidor también tiene comunicaciones Modbus

RTU integradas a través de una interfaz RS485.

Fuente de alimentación 230V
Entradas de corrientes (configurable en dispositivo): 1A o 5A 50Hz
Precisión de Medida: ± 1%
Terminales de Conexión: tonas de seguridad de 4 mm
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 3.7 kg
Protección con fusible

Módulo de interfaz para PC

Módulo de comunicación de PC para controlar todos los módulos controlados por software.

2 salidas de señal analógica independientes (0-5 V)
1 terminal de conexión para comunicación USB con PC
2 puertos de comunicación RS485 (para comunicación de módulos de herramientas de medición)
1 puerto de comunicación RS232 (para comunicación de varios módulos de experimentos)
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 2,8 kg
Protección con fusible
Fuente de alimentación: 230 V

Módulo de medida AC-DC

Para medidas generales; amperímetro y voltímetro industrial.

Los datos se pueden compartir con una computadora a través del puerto RS485 y mediante el módulo de interfaz de PC y se pueden ilustrar y registrar en la PC mediante el software gráfico.

Voltaje máximo: 500 V
Precisión de medición: 2%
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 2,8 kg
Fuente de alimentación: 230 V
Protección con fusible

Módulo de adquisición de datos

Para fines de uso general de adquisición de datos analógicos / digitales de Diferentes módulos / salidas.

8 entradas analógicas (12 bits, 10 kS / s)
2 salidas analógicas estáticas (12 bits)
12 entradas / salidas digitales
Contador de 32 bits
Compatible con: LabVIEW, LabWindows y Visual Studio.NET.
Con MATLAB se pueden evaluar los datos adquiridos
Terminales de conexión: tomas de seguridad de 4 mm
Dimensiones: 300 mm x 205 mm x 148 mm (Al x An x Pr)
Peso: 2,8 kg

Módulo de diodos

El módulo de diodo es para ser utilizado como diodo de derivación o para aplicaciones de diodo de bloqueo.

Características técnicas:

6 diodos
Terminales de conexión: tomas de seguridad de 4 mm
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 2,4 kg

Módulo inversor conectado a la red

Sistemas de energía solar modernos que utilizan inversores conectados a la red para alimentarla con energía eléctrica. El inversor de red tiene un LED de control.

Max. corriente de entrada: 20 A
Rango de voltaje de entrada: 22 - 60V
Voltaje de salida: 230V / 50Hz
Potencia de salida: 260 W
Terminales de conexión: tomas de seguridad de 4 mm
Dimensiones: 300 mm x 205 mm x 148 mm (Al x An x Pr)
Peso: 3,2 kg

Módulo regulador de carga solar

El controlador de carga solar supervisa el nivel de carga del acumulador y lo protege contra un exceso y agotamiento profundo.

Voltaje de entrada: conmutación automática de 12/24 V
Corriente de carga / descarga: 20 A
Terminales de conexión para: Generador Solar, acumulador solar, carga CC.
Terminales de conexión: tomas de seguridad de 4 mm
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 2,4 kg

Módulo de hidrógeno

Muestra los componentes principales y pasos generales del proceso de producción de electricidad con pila de combustible.

Potencia: 30 W
Rendimiento nominal: 8,4 V a 3,6 A
Presión de hidrógeno: 0,45-0,55 bar
Tasa de flujo a salida máxima: 0.42L / min
Eficiencia del sistema: 40% a plena potencia
Terminales de conexión: tomas de seguridad de 4 mm
Dimensiones: 300 mm x 360 mm x 148 mm (Al x An x Pr)
Peso: 5,4 kg

Módulo de control de fuente de luz

Este módulo está diseñado para controlar la intensidad de la luz manualmente. También puede controlar la intensidad de la luz a través de la interfaz de PC.

Fuente de alimentación: 230V
Dimensiones: 300mmx205mm x148mm (HxWxD)
Peso: 3,2 kg
Protección con fusible

Módulo de hidrógeno

Muestra los componentes principales y pasos generales del proceso de producción de electricidad con pila de combustible.

Potencia: 30 W
Rendimiento nominal: 8,4 V a 3,6 A
Presión de hidrógeno: 0,45-0,55 bar
Tasa de flujo a salida máxima: 0.42L / min
Eficiencia del sistema: 40% a plena potencia
Terminales de conexión: tomas de seguridad de 4 mm
Dimensiones: 300 mm x 360 mm x 148 mm (Al x An x Pr)
Peso: 5,4 kg
Fuente de alimentación: 230V

Módulo inversor fuera de la red

Inversor fuera de la red disponible en el mercado que genera una tensión de salida de 230 V CA a partir de una entrada de 12 V.

Interruptor encendido / apagado
Indicador LED de estado de funcionamiento.
Alarma acústica para advertencias.
Tensión de salida: sinusoidal 230 V +/- 5%
Potencia: 300 VA
Eficiencia: 93%

Funciones de seguridad:
Cortar por exceso de voltaje de la batería
Protección contra sobretemperatura y sobrecarga
Protección contra cortocircuitos
Protección contra inversión de polos
Terminales de conexión: tomas de seguridad de 4 mm
Dimensiones: 300 mm x 205 mm x 148 mm (Al x An x Pr)
Peso: 3,2 kg

ACCESORIOS PARA EL ENTRENADOR EN ENERGIAS RENOVABLES

Soporte de módulo estático

Hecho de aluminio duradero, el soporte de módulo estático está diseñado para almacenar hasta 16 módulos de repuesto.
Dimensiones: 173mmx91mm x61mm
Peso: 20 kg

Soporte para monitor

El soporte del monitor está diseñado para sujetar un monitor LCD al soporte móvil.

Monitor LCD

El monitor LCD es ideal para la proyección de pantalla del software en todo el aula, para que los estudiantes y profesores puedan visualizar mejor la interfaz de usuario de simulación del software.

Soporte de cables

El soporte para cables está diseñado para almacenar y organizar fácilmente diferentes cables.
Se conecta al Static Module Stand, teniendo capacidad para albergar más de 40 cables.

Juego de Cablse (40 Piezas)

Cables de medición de seguridad flexibles con tapones de seguridad de 4 mm, de color azul, negro, rojo y amarillo

Módulo de potencia AC

Módulo adicional para proporcionar energía dew CA al sistema.

Descargar documentación disponible (ficha técnica y guía de experimentos)

Contáctenos
