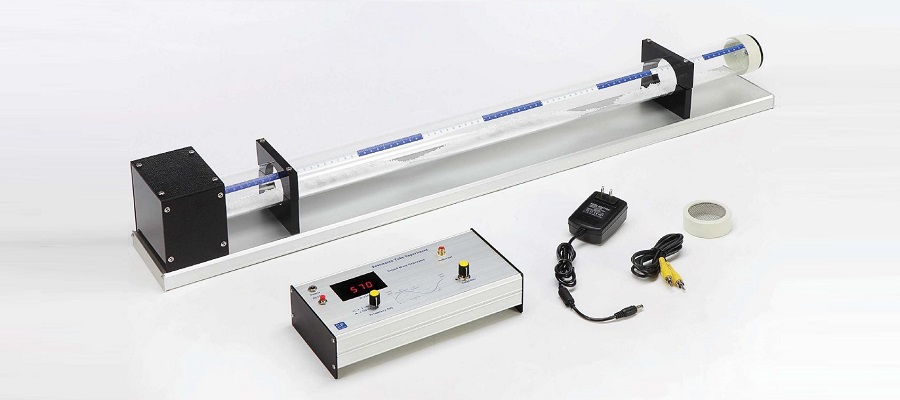

Experimento de Tubo de resonancia SF Scientific F04

Introducción:

Para estudiar la resonancia de las ondas de sonido, inicialmente se deposita uniformemente una pequeña cantidad de bolitas de espuma de polietileno en el tubo horizontal transparente. A continuación, patrones de onda relacionados de frecuencia específica, emitidos por un altavoz, pueden generarse mediante la regulación del generador de funciones de frecuencia variable.

Si solo se va a realizar un experimento de resonancia de sonido dentro de tubería medio abierta y semi cerrada, una onda de desplazamiento reflejada desde el extremo de la tubería será interferida por una onda de sonido incidente liberada desde un altavoz. A medida que ambas ondas idénticas, pero de signo opuesto colisionan, la resonancia de la onda estacionaria, a través de la superposición de paquetes de ondas, se desarrollará si la frecuencia adecuada está bien definida en el generador de funciones. Por lo tanto, el perfil gráfico resultante podría visualizarse fácilmente mediante el grupo separado de bolas de espuma de polietileno distribuidas dentro de la tubería. Eso también llevará al usuario a comprender las características de la ondas estacionarias, como la longitud de onda a la que se accede, la amplitud fluctuante correspondiente a la frecuencia de resonancia individual.

Contáctenos

Objetivos:

• Como la resonancia se produce en una tubería abierta o cerrada, los nodos y antinodos experimentados de las ondas estacionarias se pueden determinar a partir del experimento y de la teoría.
• Se caracterizará la vista desde el patrón de ondas, la cresta y el valle existente en el perfil de ondas de sonido.
• Con base en la longitud de onda medida, se puede calcular la velocidad de desplazamiento de la onda de sonido.
• Con los residuos a los que se accede desde el experimento, se investigará la discrepancia de las formaciones de resonancia para las tuberías abiertas y cerradas

Experimento de Onda estacionaria en tubería cerrada:

Este experimento está diseñado para investigar las ondas estacionarias en tuberías cerradas. Cuando la onda de sonido liberada se interfiere con la onda reflejada en el extremo del tubo cerrado, las ondas estacionarias pueden ocurrir debido a la superposición de ondas idénticas con signo opuesto. A través de la envoltura de bolas de espuma de polietileno, el usuario puede caracterizar su formación y característica.

Contáctenos

Documentación Disponible:

Componentes y Experimento de Tubo de Resonancia F04: Descargar la hoja de datos.
Guía de uso del Experimento de Tubo de Resonancia F04: Descargar la guía de uso.
Catálogo general de aparatos de Física SF: Descargar el catálogo.
Folleto general de aparatos de Física SF en español: Descargar Folleto en español
