Introducción:

Generalmente está diseñado como un medidor Venturi para medir el caudal o la velocidad del flujo, incluye líquido o gas dentro del sistema de tuberías de sección transversal variable.

Basados en la conservación del flujo y la energía mecánica (ecuación de Bernoulli), es decir,

V (velocidad del flujo) x A (área de la sección transversal) = constante y

P (presión estática hidráulica) / ρg + V2 / 2g = constante,

el fluido a través del cuello de la tubería tendrá la velocidad local máxima y la presión hidráulica mínima que inducirá la elevación del agua. Mientras se refiere a la elevación del líquido, la velocidad del fluido que fluye a lo largo de la línea central del sistema de tuberías podría ser hallado con éxito.

Contáctenos

Objetivos:
  • Medir el caudal cronometrando la recolección de agua.
  • Medir el caudal por el medidor de flujo del flotador del sumidero.
  • Medir el caudal por tubo dinámico.
  • Medir el caudal por tubo Venturi.
Experimento del Tubo Venturi:

La magnitud de la presión estática, la presión dinámica y la velocidad de flujo estimada, pueden ser accedidas fácilmente del perfil del líquido que se eleva en cada tubo, el cual se monta a diferentes escalas de diámetro a lo largo de la tubería y se utiliza para confirmar la validez de la ecuación de Bernoulli.

Acoplando la continuidad del flujo volumétrico y la ecuación de Bernoulli en las ecuaciones (1) y (2), la velocidad de flujo circulando a través de una tubería Venturi de diámetros variables se llega a la ecuación (3). Eso también significa que la velocidad de flujo local podría expresarse en términos de elevación de líquido indicando la presión estática inducida.

Acoplando la continuidad del flujo volumétrico y la ecuación de Bernoulli Acoplando la continuidad del flujo volumétrico y la ecuación de Bernoulli Acoplando la continuidad del flujo volumétrico y la ecuación de Bernoulli

Aquí V1 es la velocidad local que fluye a través del diámetro correspondiente D1 del área cruzada A1 con elevación de líquido delta de h y Q significa tasa de flujo volumétrico.

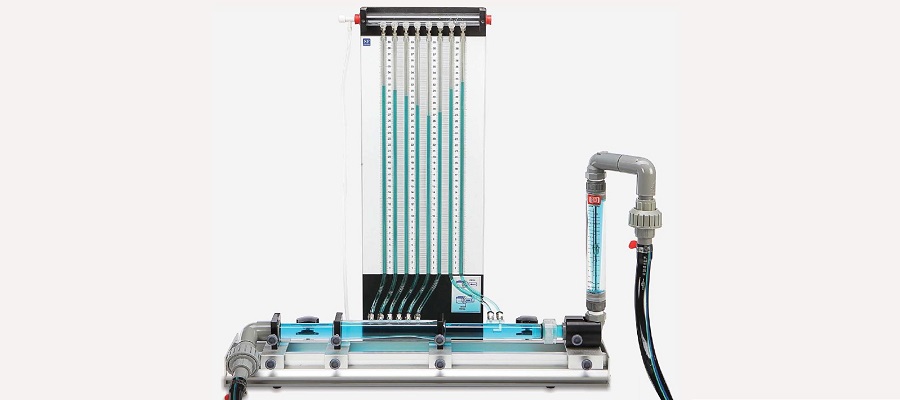

Figura del experimento de Tubo Venturi

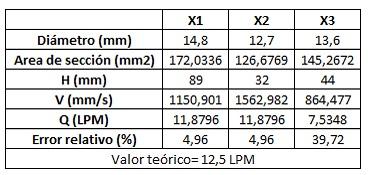

Resultados del experimento de Tubo Venturi Resultados del experimento de Tubo Venturi

Contáctenos


Documentación Disponible:

Componentes y Experimento de Tubo Venturi F14: Descargar la hoja de datos.
Guía de uso Experimento de Tubo Venturi F14: Descargar Guía de uso.
Catálogo general de aparatos de Física SF: Descargar catálogo en inglés.
Folleto general de aparatos de Física SF en español: Descargar Folleto en español
